CloudEngine S5755-H高品质多速率交换机

CloudEngine S5755-H系列高品质多速率交换机是华为公司全新研发的新一代以太网交换机，可提供下行12/24/48个100M/1/2.5/5/10G多速率电口（PoE++），上行4个1/10/25G及2个40/100G光口；全端口支持MACsec。

产品型号

CloudEngine S5755-H24UM4Y2CZ、CloudEngine S5755-H24UTM4X4Y2C、CloudEngine S5755-H48UM4Y2CZ、CloudEngine S5755-H48UTM4X4Y2C

技术规格

CloudEngine S5755-H24UTM4X4Y2C / CloudEngine S5755-H48UTM4X4Y2C / CloudEngine S5755-H24UM4Y2CZ / CloudEngine S5755-H48UM4Y2CZ

产品介绍

26.0 1华为 CloudEngine S5755-H系列高品质多速率交换机彩页CloudEngine S5755-H系列高品质多速率交换机是全新一代以太网交换机，全端口支持Macsec。S5755-H系列高品质多速率款型提供下行12/24/48个100M/1/2.5/5/10G多速率电口（PoE++），上行4个1/10/25G及2个40/100G光口。

产品概述

CloudEngine S5755-H 系列高品质多速率交换机是华为公司面向 Wi-Fi 6/Wi-Fi 7 时代推出的全新一代交换机，基于华为公司统一的软件平台，搭载高性能全可编程芯片，可提供包括业务随行、VXLAN、iPCA 等在内的丰富特性，为客户构建全无线时代的高品质园区承载网络。基于业务随行特性，为用户在全网范围内提供一致的业务体验；基于 VXLAN 实现网络虚拟化，实现园区网络“一网多用”，节约建网成本；凭借上述特性，S5755-H 系列交换机可适用于中大型园区网络的汇聚/接入及小微型数据中心接入场景。

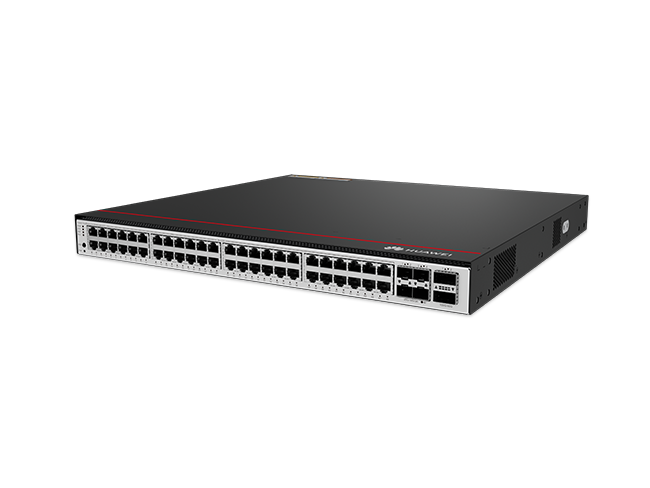

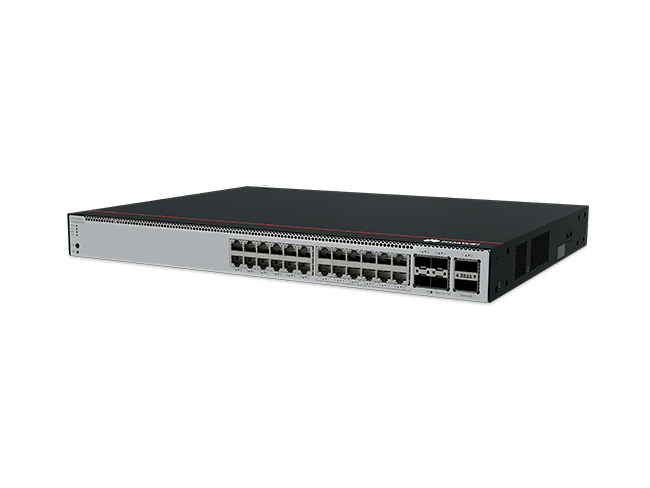

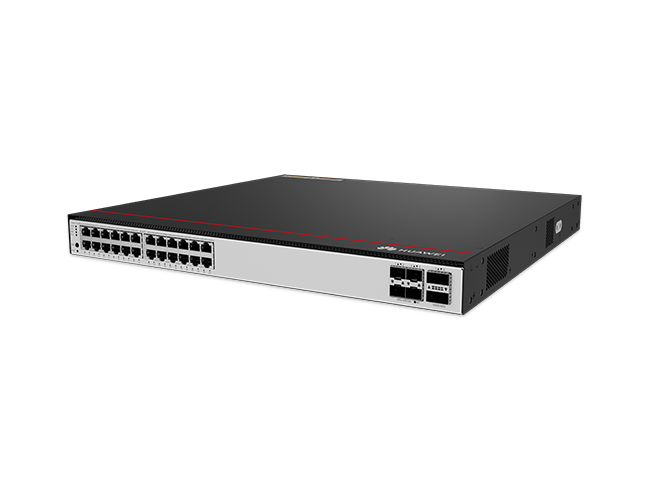

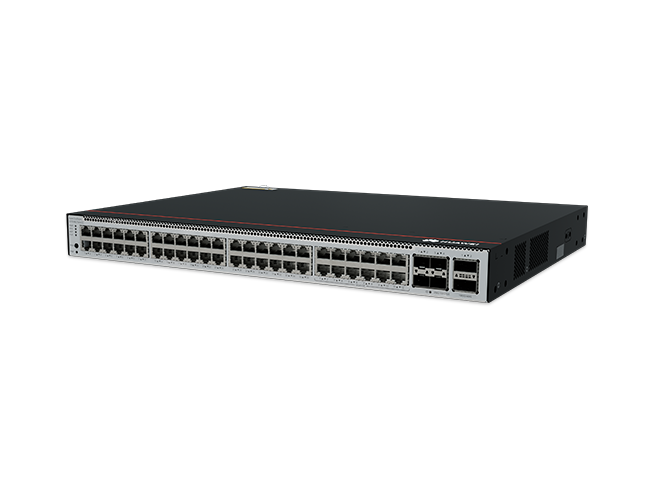

产品型号和外观

CloudEngine S5755-H 系列交换机包括如下款型：

CloudEngine S5755-H24UTM4X4Y2C

• 12 个 10/100/1000M Base-T 以太网端口，12 个 100M/1/2.5/5/10G 以太网端口，4 个 1/10GE SFP+，4 个 1/10/25GE SFP28，2 个 40/100GE QSFP28 光口*
• 90W PoE++
• 支持 1+1 电源备份
• 包转发率：708Mpps
• 交换容量：2.56/25.6Tbps CloudEngine S5755-H48UTM4X4Y2C
• 36 个 10/100/1000M Base-T 以太网端口，12 个 100M/1/2.5/5/10G 以太网端口，4 个 1/10GE SFP+，4 个 1/10/25GE SFP28，2 个 40/100GE QSFP28 光口*
• 90W PoE++
• 支持 1+1 电源备份
• 包转发率：744Mpps
• 交换容量：2.56/25.6Tbps 26.0 2 CloudEngine S5755-H24UM4Y2CZ
• 12 个 10/100/1G/2.5G,12 个 10/100/1G/2.5/5/10G 以太网端口,可选 RTU 升级到5/10G（10GE&2.5GE 组合）,4 个 25GE SFP28,2 个 100GE QSFP28,支持子卡槽位,PoE++
• 预留 2 个扩展插槽
• 90W PoE++
• 支持 N+1 电源备份
• 包转发率：1110Mpps
• 交换容量：2.56/25.6Tbps备注：MultiGE 口默认支持十兆、百兆、千兆、2.5GE 速率。设备发货时已激活 12个接口的 2.5GE 升级 10GE RTU License，可再选购 RTU License 将另外 12 个接口的速率提升至 5GE 或 10GE CloudEngine S5755-H48UM4Y2CZ
• 36 个 10/100/1G/2.5G,12 个 10/100/1G/2.5/5/10G 以太网端口,可选 RTU 升级到5/10G（10GE&2.5GE 组合）,4 个 25GE SFP28,2 个 100GE QSFP28,支持子卡槽位,PoE++
• 预留 2 个扩展插槽
• 90W PoE++
• 支持 N+1 电源备份
• 包转发率：1470Mpps
• 交换容量：2.56/25.6Tbps备注：MultiGE 口默认支持十兆、百兆、千兆、2.5GE 速率。设备发货时已激活 12个接口的 2.5GE 升级 10GE RTU License，可再选购 RTU License 将另外 36 个接口的速率提升至 5GE 或 10GE备注：*上行 40/100GE QSFP28 光口支持 40GE 拆分 4 个 10GE，100GE 拆分 4 个 25GE。

插卡型号下表列出了 CloudEngine S5755-H 支持的子卡。

插卡 技术规格 适配型号

HSIC-X08S000

• 8 个 10GE SFP+或 4 个 25GE SFP28 光接口
• 尺寸（宽 x 深 x 高，不含包材）[mm]：

100.1mm×220mm×39.1mm

• 重量（不含包材） [kg]：0.44 kg
• 最大功耗 [W]：38.5 W
• M 最大散热值 [BTU/hour]：131.37BTU/hour
• CloudEngine S5755-H24UM4Y2CZ
• CloudEngine S5755-

H24UM4Y2CZ-T

• CloudEngine S5755-H48UM4Y2CZ
• CloudEngine S5755-

H48UM4Y2CZ-T 26.0 3插卡 技术规格 适配型号

HSIC-Y08S000

• 8 个 25GE SFP28 光接口
• 尺寸（宽 x 深 x 高，不含包材）[mm]：

100.1mm×220mm×39.1mm

• 重量（不含包材） [kg]：0.44 kg
• 最大功耗 [W]：38.5 W
• M 最大散热值 [BTU/hour]：131.37BTU/hour
• CloudEngine S5755-H24UM4Y2CZ
• CloudEngine S5755-

H24UM4Y2CZ-T

• CloudEngine S5755-H48UM4Y2CZ
• CloudEngine S5755-

H48UM4Y2CZ-T

HSIC-Q04S000

• 4 个 40GE QSFP+光接口或 2 个 100GE QSFP28 光接口（仅 1/3 接口支持 100GE）
• 尺寸（宽 x 深 x 高，不含包材）[mm]：

100.1mm×220mm×39.1mm

• 重量（不含包材） [kg]：0.44 kg
• 最大功耗 [W]：40 W
• M 最大散热值 [BTU/hour]：136.48BTU/hour
• CloudEngine S5755-H24UM4Y2CZ
• CloudEngine S5755-

H24UM4Y2CZ-T

• CloudEngine S5755-H48UM4Y2CZ
• CloudEngine S5755-

H48UM4Y2CZ-T备注：

• HSIC-Q04S000 在 S5755-H 系列上使用时，支持 4*40GE 模式和 2*100GE 模式，不支持堆叠，详细见产品文档。

产品特性和优势

高密多速率接入接口

• 802.11ax（Wi-Fi 6）标准及产品问世，WLAN AP 上行带宽已经从 802.11ac 的 2.5Gbps 提升至 5Gbps 或 10Gbps，采用传统的千兆接入或多千兆捆绑接入无法满足 AP 上行带宽需求。随着 CloudEngine S5755-H 系列交换机的推出，端口支持100M/1/2.5/5/10G 速率自适应，完美适配 Wi-Fi 6 时代高速率无线 AP 带宽需求；同时多速率端口支持 90W PoE++，可以为AP、监控摄像头等受电设备提供大功率供电，解决设备本地取电难题。
• CloudEngine S5755-H 系列交换机拥有业界领先的多速率端口密度、交换容量、包转发率等，单台设备可以最多可支持 48个 100M/1G/2.5G/5G/10GBase-T 自适应端口，上行支持 1G/10G/25G/40G/100G 光口，满足各种设备对接需求，可无缝融入现有网络。

让网络更敏捷地为业务服务

• 该系列交换机内置高速灵活的处理器芯片，针对以太网专属设计，凭借其灵活的报文处理及流量控制能力，深入贴近业务，满足现在及未来的各种挑战，助力客户构建弹性扩展的网络。
• 该系列交换机支持完全自定义流量的转发模式、转发行为和查找算法。通过微码编程实现新业务，客户无需更换新的硬件，快速灵活，6 个月即可上线。
• 该系列交换机在完全覆盖传统交换机能力基础上，通过开放接口和自定义转发流程，满足企业定制化业务诉求。企业既可以直接利用多层次的开放接口自主开发新的协议、功能，也可以将诉求交由厂商，与厂商共同开发完成，打造企业专属园区网络。

26.0 4

• 设备支持光口保护电路设计，用于监测光模块状态，一旦出现故障，可将故障模块隔离，确保不影响其它端口和整机的正常运行，更换模块后该端口也可马上恢复正常工作。

更敏捷地实现丰富业务特性

• 该系列交换机具备融合 AC 的功能，可最大管理 1K AP，相比独立 AC，用户可节省包括设备购买、安装部署及日常运维管理在内的费用；同时，有线无线深度融合突破了独立 AC 转发性能的瓶颈，从容面向高速无线时代。
• 该系列交换机支持统一用户管理功能，屏蔽了接入层设备能力和接入方式的差异，支持 802.1X/MAC/Portal 等多种认证方式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控，实现了从“以设备管理为中心”到“以用户体验为中心”的飞跃。
• 该系列交换机提供高品质的 QoS（Quality of Service）能力，具备完善的队列调度算法、拥塞控制算法，创新的优先级调度算法和多级队列调度机制，能够对数据流实现多级的精确调度，从而满足企业不同用户终端、不同业务种类的服务质量要求。

备注：CloudEngine S5755-H 系列交换机默认可管理 16 个 AP，如有更多 AP 管理需求，可按需购买 license。

更敏捷地实现网络精准管理

• Native-IP IFIT(iPCA2.0)是一种随流 OAM 检测技术，通过直接对业务报文进行测量得到 IP 网络的真实丢包率、时延等性能指标，可以显著提高网络运维的及时性和有效性，推动智能运维发展。
• Native-IP IFIT(iPCA2.0)支持应用级质量检测、隧道级质量检测以及 Native-IP IFIT 检测三种模式。当前设备仅支持Native-IP IFIT 检测，提供随流检测能力，可以真正做到实时监控业务流的时延、丢包等指标情况；提供可视化的运维能力，可以对网络进行集中管控，并将性能数据直观生动地图形化呈现；检测精度高、部署简单，可以作为构建智能运维系统的重要一环，具有面向未来的扩展能力。
• 该系列交换机支持 iFlow（Intelligent Flow）即智能流分析，是一种基于传输层实现的、同时支持长短流业务质量监控的检测技术，可以扩展关键应用的全生命周期监控能力，为应用网络提供一站式、可视化的全流质差分析服务。

灵活的以太组网

• 该系列交换机不仅支持传统的 STP/RSTP/MSTP 生成树协议，还支持业界最新的以太环网标准 ERPS。ERPS 是 ITU-T 发布的 G.8032 标准，该标准基于传统的以太网 MAC 和网桥功能，实现以太环网的毫秒级快速保护倒换。
• 该系列交换机支持 SmartLink 和 VRRP 功能，通过多条链路接入到多台汇聚交换机上，SmartLink/VRRP 实现了上行链路的备份，极大地提升了接入侧设备的可靠性。

多样的安全控制

• 华为交换机支持传输安全协议的后量子加密（PQC）算法与加密能力，能够有效抵御量子计算带来的解密威胁，为网络基础设施提供面向未来的抗量子安全防护。
• 该系列交换机支持 802.1x/Portal/MAC 等多种认证方式，实现 VLAN、QoS、ACL 等用户策略的动态下发，支持对用户分组管理。
• 该系列交换机支持完善的 DoS 类防攻击、用户类防攻击。其中，DoS 类防攻击主要针对交换机本身的攻击，包括 SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及 DHCP 服务器仿冒攻击、IP/MAC 欺骗、DHCP Request flood、改变DHCP CHADDR 值等。
• 通过建立和维护 DHCP Snooping 绑定表，该系列交换机支持对不符合绑定表项的非法报文直接丢弃。利用 DHCP Snooping 的信任端口特性，还可以保证 DHCP 服务器的合法性。
• 该系列交换机支持 ARP 表项严格学习功能，可以防止因 ARP 欺骗攻击导致正常用户无法上网。
• 该系列交换机支持 MACsec 256 ，提供二层数据链路级加密，为用户的数据传输提供高强度安全保障。

26.0 5成熟的 IPv6 特性

• 该系列交换机基于成熟稳定的平台，支持 IPv4/IPv6 双协议栈、IPv6 路由协议（RIPng/OSPFv3/BGP4＋/ISIS for IPv6）。
• 该系列交换机支持部署在纯 IPv4 或 IPv6 网络，也可以部署在 IPv4 与 IPv6 共存的网络，充分满足网络从 IPv4 向 IPv6 过渡的需求。

智能的 iStack 堆叠

• 该系列交换机支持 iStack 堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上组合成一台虚拟交换机。
• iStack 堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。
• iStack 提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。
• iStack 简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。

跨设备链路聚合，高效可靠

• CloudEngine S5755-H 支持跨设备链路聚合 M-LAG（Multichassis Link Aggregation Group） ，能够实现多台设备间的链路聚合，从而把链路可靠性从单板级提到设备级；
• 多活系统，一方面双归系统实现流量负载分担，另一方面系统多活、热备份保护，系统更可靠；
• M-LAG 的各节点设备可独立升级，升级过程中其它节点承接业务转发，实现业务零中断；
• 组网灵活，普通以太网络、VXLAN 以及 IP 网络的双归接入均可采用 M-LAG 接入方式。
• 采用两个 Flash 芯片存储，支持硬件层级双 boot 备份（系统引导程序） ，实现硬件级boot 冗余备份，避免因 FLASH 芯片故障导致交换机无法启动。

VXLAN 特性

• 该系列交换机支持 VXLAN 特性，支持集中式网关和分布式网关部署方式，支持 BGP-EVPN 协议实现 VXLAN 隧道动态建立，并且可以通过 Netconf/YANG 进行配置。
• 该系列交换机支持通过 VXLAN，构建统一虚拟交换网（UVF） ，实现在同一张物理网络上进行多套业务网络或租户网络的融合部署，业务/租户网络彼此安全隔离，真正实现了“一网多用” 。在满足不同业务/客户的数据承载需求的同时，节省网络重复建设成本，提升网络资源使用效率。

智能运维

• 该系列交换机支持 Telemetry 技术，实时采集设备数据并上送至华为 iMaster NCE 园区网络分析组件 CampusInsight，CampusInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。
• 该系列交换机支持 WebMaster 解决方案，WebMaster 是内嵌式本地化管理平台，支持拓扑自动发现，拓扑、网元、设备告警等整网可视，对交换机，AR，AP 统一管理，无需额外部署网管平台。整网界面化操作，可实现向导式业务创建、整网一键批量升级、设备免配置替换、网元自动认证纳管、误联线环路检测和自动破环等能力，一台设备即可实现整个园区网络可视、可管、可控。

智能升级

• 基于华为在线升级平台（HOUP） ，该系列交换机支持智能升级，从HOUP 获得版本升级路径并下载新版本升级，升级过程高度自动化，真正做到了一键升级；且支持预加载版本，极大缩短升级时间，减少了业务中断的时间。

26.0 6

• 智能升级极大地简化了设备升级操作，使得客户自主升级版本成为可能，极大地降低了客户的维护成本。另外，借助 HOUP平台的升级策略规范升级路径，极大降低了升级失败的风险。

大数据安全协防

• 该系列交换机通过 Netstream 采集园区网络数据，上报给华为 HiSec Insight 大数据安全分析系统，进行网络的安全威胁事件信息检测和全网的安全态势展示，进一步地可自动或手动对安全威胁事件做出相应处理。HiSec Insight 将此策略联动给iMaster NCE-Campus(或 Agile Controller)，由控制器自动下发策略给交换机进行安全事件处理，保障园区网络安全。

云管理

• 通过华为云管理平台可对该系列交换机进行云端配置、监控、巡检等，减少现场的部署和运维人力投入，从而降低网络OPEX。

链路层安全

• 该系列交换机全端口支持部署 MACsec 功能，通过身份认证、数据加密、完整性校验、重播保护等功能对传输的以太网数据帧进行保护，降低信息泄露和遭受恶意网络攻击的风险，可满足政府、金融等行业客户对信息安全的严格要求。

OPS 开放可编程系统

• OPS（Open Programmability System）是基于 Python 语言的开放可编程系统，IT 管理员可以通过 Python 脚本对交换机进行运维功能的编程，快速实现功能创新，实现智能化运维。

License 授权

N1 模式华为 CloudEngine S5755-H 系列多速率交换机支持传统的按特性 License 授权模式和智简网络统一软件包（Huawei IDN one software，以下简称 N1 模式）授权模式，N1 模式面向以企业私有云方式部署的智简网络解决方案场景，简化了客户购买、升级软件服务的体验。

交换机功能 N1 基本软件 N1 基础包 N1 高级包交换机基本软件：

二层基本功能、IPv4、IPv6 等交换机基本功能特性√ √ √基于控制器的基础网络自动化：

基础自动化：设备即插即用基础监控：应用可视化网元管理：镜像、拓扑管理与发现用户接入认证× √ √网络自动化和智能运维：

CampusInsight 的网络智能分析基础功能× √ √高阶的网络自动化和智能运维： × × √26.0 7交换机功能 N1 基本软件 N1 基础包 N1 高级包VXLAN、业务随行、CampusInsight 应用分析功能、CampusInsight 的终端即插即用，智能异常探测（SmartAD: Smart Anomaly Detection）产品规格项目 CloudEngine S5755-H24UTM4X4Y2C CloudEngine S5755-H48UTM4X4Y2C固定端口 12 个 10/100/1000M Base-T 以太网端口，12 个 100M/1/2.5/5/10G 以太网端口，4个 10GE SFP+，4 个 1/10/25GE SFP28，2个 40/100GE QSFP28 光口36 个 10/100/1000M Base-T 以太网端口，12 个 100M/1/2.5/5/10G 以太网端口，4 个 10GE SFP+，4 个 1/10/25GE SFP28，2 个 40/100GE QSFP28 光口机箱尺寸（宽 x 深 x 高，单位：

mm）442x335x43.6 442x335x43.6机箱高度 1U 1U满配重量 7.53kg 7.75kg电源类型 600 W PoE AC 电源

• 1000 W PoE AC 电源
• 1000 W PoE DC 电源
• 600 W PoE AC 电源
• 1000 W PoE AC 电源
• 1000 W PoE DC 电源额定电压 交流输入：100V AC～130V AC，200V AC～240V AC；50/60Hz
• 高压直流输入：240V DC
• 直流输入：-48~ -60V DC
• 交流输入：100V AC～130V AC，200V AC～240V AC；50/60Hz
• 高压直流输入：240V DC
• 直流输入：-48~ -60V DC最大电压 交流输入：90-290V AC；45Hz-65Hz
• 高压直流输入：190-290V DC
• 直流输入：-38.4~ -72V DC
• 交流输入：90-290V AC；45Hz-65Hz
• 高压直流输入：190-290V DC
• 直流输入：-38.4~ -72V DC典型功耗 ATIS 标准 30%流量,双电源:
• 128W(全端口使用)
• 117W(不使用 2*100G 端口) ATIS 标准 30%流量,双电源:
• 140W(全端口使用)
• 130W(不使用 2*100G 端口)最大功耗 ATIS 标准 100%流量，双电源，不使用PoE：
• 135W(全端口使用)
• 124W(不使用 2*100G 端口)
• PoE 满载,2 个 1000W 电源：1823W（PoE：1645W）
• ATIS 标准 100%流量，双电源，不使用PoE：
• 152W(全端口使用)
• 142W(不使用 2*100G 端口)
• PoE 满载,2 个 1000W 电源：1829W（PoE：1634W）26.0 8项目 CloudEngine S5755-H24UTM4X4Y2C CloudEngine S5755-H48UTM4X4Y2C常温噪声（声功率） [dB(A)] PoE 30%负载：51.70dBA PoE 30%负载：51.70dBA常温噪声（声压） [dB(A)] PoE 30%负载：39.7 dBA PoE 30%负载：39.7 dBA工作温度 -5℃～45℃ -5℃～45℃存储温度 -40℃～70℃ -40℃～70℃相对湿度 5%～95%（无凝露） 5%～95%（无凝露）MTBF [years] 59.77years 49.54years可用度 > 0.99999 > 0.99999电源口防雷 AC 电源口：差模±6kV，共模±6kV
• DC 电源口：差模±2kV，共模±4kV
• AC 电源口：差模±6kV，共模±6kV
• DC 电源口：差模±2kV，共模±4kV散热方式 风冷散热，智能调速，风扇可插拔 风冷散热，智能调速，风扇可插拔项目 CloudEngine S5755-H24UM4Y2CZ CloudEngine S5755-H48UM4Y2CZ固定端口 12 个 10/100/1G/2.5G,12 个10/100/1G/2.5/5/10G 以太网端口,可选RTU 升级到 5/10G（10GE&2.5GE 组合）,4个 25GE SFP28,2 个 100GE QSFP28,支持子卡槽位,PoE++36 个 10/100/1G/2.5G,12 个10/100/1G/2.5/5/10G 以太网端口,可选RTU 升级到 5/10G（10GE&2.5GE 组合）,4 个 25GE SFP28,2 个 100GE QSFP28,支持子卡槽位,PoE++扩展插槽 预留 2 个扩展插槽，当前卡槽一支持：
• 8*1/10GE 或 4*10/25GE 光口卡（HSIC-X08S000）
• 8*1/10/25GE 光口卡（HSIC-Y08S000）
• 4 个 40GE QSFP 或 2 个 100GE QSFP28 光接口插卡（HSIC-Q04S000）备注：HSIC-X08S000 可通过命令行切换成 4 个 10/25GE 光接口卡；HSIC-Q04S000在 S5755-H 系列上使用时，支持 4*40GE 模式和 2*100GE 模式，不支持堆叠机箱尺寸（宽 x 深 x 高，单位：

mm）442x420x43.6 442x420x43.6机箱高度 1U 1U重量（含包材） 7.96kg 8.63kg电源类型 600 W PoE AC 电源

• 1000 W PoE AC 电源
• 1000 W PoE DC 电源
• 600 W PoE AC 电源
• 1000 W PoE AC 电源
• 1000 W PoE DC 电源26.0 9项目 CloudEngine S5755-H24UM4Y2CZ CloudEngine S5755-H48UM4Y2CZ额定电压 交流输入：100V AC～130V AC，200V AC～240V AC；50/60Hz
• 高压直流输入：240V DC
• 直流输入：-48~ -60V DC
• 交流输入：100V AC～130V AC，200V AC～240V AC；50/60Hz
• 高压直流输入：240V DC
• 直流输入：-48~ -60V DC最大电压 交流输入：90-290V AC；45Hz-65Hz
• 高压直流输入：190-290V DC
• 直流输入：-38.4~ -72V DC
• 交流输入：90-290V AC；45Hz-65Hz
• 高压直流输入：190-290V DC
• 直流输入：-38.4~ -72V DC典型功耗 [W] ATIS 标准 30%流量,双电源:- 162W(全端口 10G 电) ATIS 标准 30%流量,双电源:
• 246W(36*2.5G+12*10G 电)
• 292W(全端口 10G 电)最大功耗 ATIS 标准 100%流量，双电源，不使用PoE：
• 170W(全端口 10G 电,双 AC)
• 176W(全端口 10G 电,双 DC)
• 高温 45 度，ATIS 标准 100%流量，双电源，不使用 PoE：217.4W(全端口 10G电)
• PoE 满载,三个 1000W 电源：2660W（PoE：2268W）
• ATIS 标准 100%流量，双电源，不使用PoE：
• 327W(全端口 10G 电,双 AC)
• 297W(全端口 10G 电,双 DC)
• 高温 45 度，ATIS 标准 100%流量，双电源，不使用 PoE：359.1W(全端口10G 电)
• PoE 满载,三个 1000W 电源：3120W（PoE：2667W）常温噪声（声功率） [dB(A)] PoE 30%负载：60.1dBA PoE 30%负载：58.9dBA常温噪声（声压） [dB(A)] PoE 30%负载：46.4dBA PoE 30%负载：45.2dBA工作温度 -5℃～45℃ -5℃～45℃存储温度 -40℃～70℃ -40℃～70℃相对湿度 5%～95%（无凝露） 5%～95%（无凝露）MTBF [years] 86.27years 60.81years可用度 > 0.99999 > 0.99999电源口防雷 AC 电源口：差模±6kV，共模±6kV
• DC 电源口：差模±2kV，共模±4kV
• AC 电源口：差模±6kV，共模±6kV
• DC 电源口：差模±2kV，共模±4kV散热方式 风冷散热，智能调速，风扇可插拔 风冷散热，智能调速，风扇可插拔*备注：路标支持26.0 10

业务特性

特性 特性描述MAC 地址表 支持 MAC 地址自动学习 MAC 老化支持最大 256K 个 MAC 条目支持静态 MAC、动态 MAC 管理支持静态、动态、黑洞 MAC 表项支持源 MAC 地址过滤支持接口 MAC 地址学习个数限制VLAN 特性 支持 4K VLAN支持 Voice VLAN支持 MUX VLAN 功能支持 super-vlan、sub-vlan支持 VLAN Stacking、VLAN Mapping支持 LNP、VCMP、GVRP 协议支持基本 QinQ、灵活 QinQ二层环网协议 支持 SmartLink 树型拓朴和 SmartLink 多实例，提供主备链路的毫秒级保护支持 ERPS 以太环保护协议（G.8032）支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）、MSTP（IEEE 802.1s）和 VBST 协议支持 BPDU 保护、根保护和环回保护支持 BPDU Tunnel支持智能以太保护 SEP 协议探测协议 支持 LBDT、L2PT、DLDP支持 SmartLink、MonitorLink支持 802.1ag、802.3ah、Y.1731组播 支持 PIM DM、PIM SM、PIM SSM支持 IGMP v1/v2/v3、IGMP v1/v2/v3 Snooping 及 MLD Snooping组播 vpn支持 IPv4 组播路由、IPv6 组播路由和组播负载分担支持 IP 组播 over VXLAN，包含二层组播 over VXLAN、三层组播 over VXLAN 26.0 11特性 特性描述支持基于端口的组播流量统计支持组播 VLAN、组播静态 MAC IP 业务 支持 IPv4、IPv6 协议栈支持 ARP支持 ND（Neighbor Discovery）支持 DNS支持 DHCPv4 Client、DHCPv4 Relay、DHCPv4 Server、DHCPv4 Snooping支持 DHCPv6 Client、DHCPv6 Relay、DHCPv6 Server、DHCPv6 Snooping IPv6 过渡技术：6to4 隧道、6over4 隧道、4over6 隧道、6PE支持 URPF支持 IPv4/v6 Ping 和 Tracert、IPv4/v6 Telnet IP 路由 支持静态路由、路由策略、策略路由支持 RIPv1/v2、RIPng、OSPFv2、OSPFv3、ISIS、ISISv6、BGP、BGP4+最大 192K 个 FIBv4 条目最大 96K 个 FIBv6 条目MPLS 支持 MPLS LDP支持 MPLS TE支持 MPLS Qos VPN 支持 MPLS L2VPN（VPLS、VPWS）、MPLS L3VPN支持 MPLS BGP VPN支持 GRE Segment Routing 支持 SRv6 BE（L3 EVPN）支持 BGP-EVPN支持通过 Netconf 配置 SRv6 VXLAN 支持 VXLAN 分布式网关，集中式网关支持 BGP-EVPN支持 VXLAN 二层转发支持 VXLAN 三层路由转发支持通过 Netconf 配置 VXLAN，支持基于 SDN 实现全网有线自动化部署26.0 12特性 特性描述VXLAN over ipv6（静态）支持 VXLAN-Routing、VXLAN-Bridge、VXLAN-Tunnel、VXLAN-Access可靠性 支持 LACP支持 M-LAG支持 VRRP支持 BFD支持 LLDP用户接入与认证 支持 AAA、Radius、Radius over DTLS 和 HWTACACS 等多种认证方式支持策略联动支持防私接功能支持扫描识别、指纹识别、流信息识别的终端识别方法支持 NAC 叠加 M-LAG支持业务随行支持 802.1X 认证、MAC 认证和 portal 认证QoS/ACL 支持对端口进行速率限制支持报文重定向支持基于端口的流量监管，支持双速三色 CAR 功能每端口支持 8 个队列支持 SP、DRR、WDRR、SP+DRR、SP+WDRR 队列调度算法支持队列 WRED支持报文的 802.1p 和 DSCP 优先级标记支持 L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源 MAC 地址、目的 MAC 地址、源IP 地址、目的 IP 地址、TCP/UDP 协议源/目的端口号、协议、VLAN 的包过滤功能支持基于队列限速和端口整形的功能支持 VLAN 切片安全特性 用户分级管理和口令保护支持防止 DOS、ARP 攻击功能、ICMP 防攻击支持 IP、MAC、端口、VLAN 的组合绑定支持端口隔离、端口安全、Sticky MAC 26.0 13特性 特性描述支持 ARP 安全：ARP Snooping、ND Snooping、ARP 报文冲突检测、支持动态 ARP 检测（DAI）、支持出口 ARP 检测（EAI）支持黑洞 MAC 地址支持端口的未知单播、未知组播、广播风暴抑制支持 IEEE 802.1X 认证，支持单端口最大用户数限制支持源防攻击 IPSG智能异常探测（SmartAD: Smart Anomaly Detection）支持 PKI（公钥基础设施 Public Key Infrastructure）支持 SSH V2.0支持 HTTPS支持 MACsec SSH/TLS 支持 PQC 抗量子加密算法支持 CPU 保护功能、支持 CPU 防攻击支持黑名单和白名单支持主机入侵防御系统 HIPS、联邦信息处理标准 FIPS支持 SAVI网络管理与监控 支持智能堆叠 iStack、堆叠快速升级支持 SNMPv1/v2c/v3支持基于 Netconf/Yang 的云管理支持 eSight 网管系统、支持 WEB 网管特性支持 RMON支持 iPCA、Netstream、sFlow、NQA、Telemetry支持端口镜像、流镜像、RSPAN、ERSPAN支持丢包可视支持应用识别功能支持 iflow 全流质差分析支持 U 盘开局、注册中心开局和 SZTP 开局支持 RESTCONF、gRPC、EVA网络维护 支持 Telnet 远程配置、维护26.0 14特性 特性描述支持 Ping、Tracert支持虚拟电缆检测（Virtual Cable Test）支持 FTP、SFTP、TFTP 文件管理支持时间管理支持 CPU、内存资源监控支持系统日志、分级告警支持热补丁支持用户操作日志支持 802.3az 能效以太网 EEE支持配置回滚支持 Webmaster 管理无线管理（随板 AC）：

WLAN 基本业务支持集群方式随板 AC 热备支持 2.4G&5G 负载均衡支持 5G 优先模式无线管理（随板 AC）：

AP 管理管理的 AP 总量：最大支持 1K支持 AP 和 AC 之间为 IPv4 网络支持 AP 黑名单支持 AP 白名单支持设置 AP 接入控制方式支持 AP 设备的配置和管理支持 AP LLDP 拓扑感知无线管理（随板 AC）：

无线用户管理支持用户在 AC 内的漫游支持基于 AP 的用户定位支持 802.1X 接入认证支持 MAC 接入认证支持 Portal 接入认证无线管理（随板 AC）：

CAPWAP支持 L2/L3 网络的数据直接转发模式支持 L2/L3 网络的数据隧道转发模式支持 CAPWAP 隧道加密26.0 15特性 特性描述无线管理（随板 AC）：

射频管理支持 802.11a/b/g/n支持 802.11ac wave1/wave2支持 802.11ax支持 802.11be支持设置射频干扰监测和规避支持同频、邻频、其他设备、以及终端干扰检测功能支持 AP 上线时自动选择信道和功率支持动态功率、信道优化无线管理（随板 AC）：

WLAN Qos支持基于 VAP 的空口上下行流量限速支持基于用户的空口上下行流量限速支持 WLAN 用户 CAR 功能互通性 VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通）

组网应用

CloudEngine S5755-H 系列交换机作为全新一代接入交换机，具备全端口、高性能、大表项等特点，确保突发业务流量不丢包，支持有线无线深度融合，统一的设备管理、统一的用户管理和统一的业务管理，可以作为大型园区网络的汇聚/接入设备，企业分支和小型园区的核心设备，组建业务易扩展、易管理、高可靠的企业园区网络。

大型企业园区应用场景

CloudEngine S5755-H 系列交换机可以部署在企业网的接入层，构建高性能、高可靠的企业网络。

26.0 16

中小型企业园区应用场景

CloudEngine S5755-H 系列交换机可以部署在园区网络的汇聚层，构建高性能、多业务、高可靠的企业网络。

26.0 17

小型企业应用场景

CloudEngine S5755-H 系列交换机具有强大的汇聚和路由能力，适合作为小型企业网络的核心交换机使用。两台或多台 S5755-H 交换机采用 iStack 技术，保证高可靠性。它们提供多种访问控制策略，以实现集中管理和简化配置。

26.0 18

订购信息

CloudEngine S5755-H 系列多速率交换机及配件选购一览表：

成交价格以在线询价为准。
