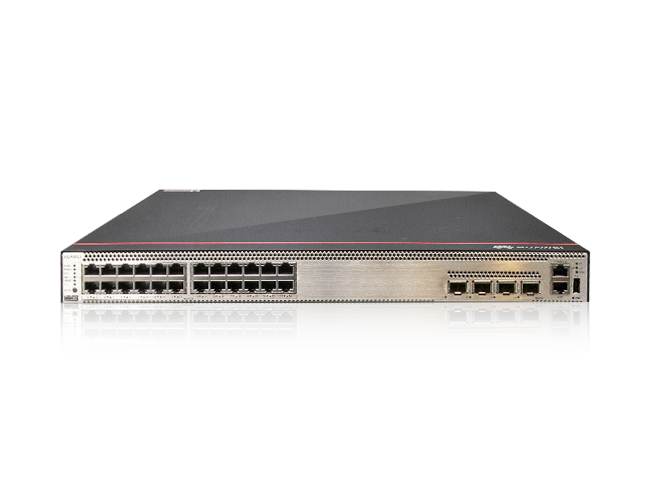

CloudEngine S5736-S多速率交换机-S24UM4XC

华为CloudEngine S5736-S系列多速率交换机（型号：S5736-S24UM4XC）是面向Wi-Fi 6时代推出的全新一代全万兆多速率交换机。

产品型号

CloudEngine S5736-S24UM4XC

技术规格

CloudEngine S5736-S24UM4XC

产品介绍

CloudEngine S5736-S 系列多速率交换机 1 CloudEngine S5736-S系列多速率交换机CloudEngine S5736-S系列全新一代全万兆多速率以太网交换机，提供24端口万兆多速率全电款型，上行4个10GE端口，同时提供一个扩展卡插槽。

产品概述

CloudEngine S5736-S 系列交换机是华为公司面向 Wi-Fi 6 时代推出的全新一代全万兆多速率交换机，基于新一代高性能硬件和华为公司统一的 VRP（Versatile Routing Platform）软件平台，具有增强的三层特性，简易的运行维护，灵活的以太组网，成熟的 IPv6 特性等特点，同时提供灵活的端口接入速率及超强的 PoE 供电能力，可广泛应用于大中型企业园区汇聚/接入、小微型数据中心接入等多种应用场景。

产品型号和外观

CloudEngine S5736-S 系列交换机包括如下款型：

CloudEngine S5736-S24UM4XC

• 24 个 100M/1/2.5/5/10GE Base-T 以太网端口 ，4 个 10GE SFP+
• 1 个扩展插槽
• PoE++
• 支持 1+1 电源备份
• 包转发率：750Mpps*
• 交换容量：2.56/25.6 Tbps备注：所有端口 2.5GE 起步，可通过 RTU license 实现端口最大速率升级为 5GE 或 10GE（12 端口为 1 组）。

备注：包转发率为多速率交换机产品的最大能力。

CloudEngine S5736-S 系列多速率交换机 2

产品特性和优势

高密多速率接入接口

• 802.11ax（Wi-Fi 6）标准及产品问世，WLAN AP 上行带宽已经从 802.11ac 的 2.5Gbps 提升至 5Gbps 或 10Gbps，采用传统的千兆接入或多千兆捆绑接入无法满足 AP 上行带宽需求。随着 CloudEngine S5736-S 系列全万兆多速交换机的推出，端口支持 100M/1/2.5/5/10G 速率自适应，完美适配 Wi-Fi 6 时代高速率无线 AP 带宽需求；同时，多速率端口支持 90W PoE++，可以为 AP、监控摄像头等受电设备提供大功率供电，解决设备本地取电难题。
• CloudEngine S5736-S 系列全万兆多速率交换机拥有业界领先的多速率端口密度、交换容量、包转发率等，单台设备可以最多可支持 48 个 100M/1G/2.5G/5G/10GBase-T 自适应端口，上行支持 1G/10G 光口，且支持 8*10GE，2*40GE 或 4*40GE光口扩展子卡，满足各种设备对接需求，可无缝融入现有网络。

强大的业务处理能力

• 该系列交换机支持完善的二、三层组播协议，支持 PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
• 该系列交换机增强支持 OSPF、ISIS、BGP、VRRP 等三层特性，满足企业接入、汇聚业务承载要求，支持更加丰富的语音、视频和数据应用。

多样的安全控制机制

• 该系列交换机支持 MAC 认证、802.1x 认证、Portal 认证，实现用户策略（VLAN、QoS、ACL）的动态下发。
• 该系列交换机支持完善的 DoS 类防攻击、用户类防攻击。其中，DoS 类防攻击主要针对交换机本身的攻击，包括 SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及 DHCP 服务器仿冒攻击、IP/MAC 欺骗、DHCP request flood、改变DHCP CHADDR 值等等。
• 通过建立和维护 DHCP Snooping 绑定表，该系列交换机支持对不符合绑定表项的非法报文直接丢弃。利用 DHCP Snooping 的信任端口特性，还可以保证 DHCP 服务器的合法性。
• 该系列交换机支持 ARP 表项严格学习功能，可以防止因 ARP 欺骗攻击导致正常用户无法上网。
• 该系列交换机支持 MACsec-256，提供二层数据链路级加密，为用户的数据传输提供高强度安全保障。

轻松的运行维护

• 该系列交换机支持 SVF 超级虚拟交换网，SVF 方案创新实现将原来“核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，简化设备管理，实现接入交换机和无线 AP 的即插即用；业务配置模板化，在核心设备上配置后自动下发到接入设备，实现集中管控，简化业务配置，灵活调整。该系列交换机在 SVF 方案中支持作为 client 角色。
• 该系列交换机支持敏捷的零配置部署，提供新入网设备 Zero-Touch 安装、故障设备更换免配置、USB 开局、设备批量配置、批量远程升级等功能，便于安装、升级、业务发放和其他管理维护工作，基于拓扑规划开局，网络拓扑自动发现、自动收集、智能纠错，降低了运维成本。该系列交换机支持 SNMP v1/v2c/v3、CLI（命令行） 、Web 网管、SSHv2.0 等多样化的管理和维护方式；支持 RMON、多日志主机、端口流量统计和网络质量分析，便于网络优化和改造。
• 该系列交换机支持 sFlow 功能，支持按照标准定义的方式，对转发的流量按需采样，并实时地将采样流量上送到收集器，用于生成统计信息图表，为企业用户的日常维护提供了极大的方便。

多样的可靠性保护

• 该系列交换机支持可插拔双电源模块，实现 1+1 冗余备份，支持交流和直流电源模块混插，可以根据实际需要灵活配置交流或直流电源模块。

CloudEngine S5736-S 系列多速率交换机 3

• 该系列交换机不仅支持传统的 STP/RSTP/MSTP 生成树协议，还支持华为自主创新的 SEP 智能以太保护技术和业界最新的以太环网标准 ERPS。SEP 是一种专用于以太链路层的环网协议，适用于半环、整环、级连环等各种组网，其协议简单可靠、维护方便，并提供 50ms 的快速业务倒换。ERPS 是 ITU-T 发布的 G.8032 标准，该标准基于传统的以太网 MAC 和网桥功能，实现以太环网的毫秒级快速保护倒换。
• 该系列交换机支持 SmartLink 功能。通过多条链路接入到多台汇聚交换机上，SmartLink 实现了上行链路的备份，极大地提升了接入侧设备的可靠性。
• 该系列交换机支持完善的以太 OAM（IEEE 802.3ah/802.1ag） ，用于快速检测链路故障。

成熟的 IPv6 特性

• 该系列交换机基于成熟稳定的 VRP 平台，支持 IPv4/IPv6 双协议栈、IPv6 路由协议 RIPng、IPv6 over IPv4 隧道（手工隧道/6to4 隧道/ISATAP隧道） 。
• 该系列交换机支持部署在纯 IPv4 或 IPv6 网络，也支持部署在 IPv4 与 IPv6 共存的网络，充分满足网络从 IPv4 向 IPv6 过渡的需求。

智能 iStack 堆叠

• 该系列交换机支持智能 iStack 堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上虚拟为一台交换机。
• iStack 堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。
• iStack 提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。
• iStack 简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。
• 支持上行/下行业务端口及堆叠子卡端口堆叠，简单构建堆叠系统，成本低PoE 供电能力该系列交换机中的 PoE 款型单端口可支持高达 90W 的 PoE++供电，满足 Wi-Fi 6 AP，高清摄像头，视讯终端等设备供电需求。
• 快速 PoE：交换机电源上电时，支持秒级实现对 PD 设备的供电，不同于一般交换机插入电源后 1~3 分钟左右才能实现对PD 设备的供电。当 PoE 交换机掉电重启时，不需要等待交换机重启完成才继续为 PD 供电，只要交换机上电就可以继续为 PD 设备供电，极大缩短 PD 设备掉电的时间。
• 永久 PoE：交换机重启时（如软件版本升级时重启） ，对下挂PD 设备供电不会中断，保证交换机重启过程中 PD 不掉电，实现 PoE 供电零中断。

智能运维

• 该系列交换机支持 Telemetry 技术，实时采集设备数据并上送至华为 iMaster NCE 园区网络分析组件 CampusInsight，CampusInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。
• 该系列交换机支持音视频业务的智能运维，基于增强型媒体传输质量指标（Enhanced Media Delivery Index，eMDI）特性，将设备作为监控节点周期统计并上报音视频业务类指标参数至 iMaster NCE 园区网络分析组件 CampusInsight，由CampusInsight 结合多个节点的监控结果，对音视频业务质量类故障进行快速定界。

CloudEngine S5736-S 系列多速率交换机 4智能升级

• 基于华为在线升级平台（HOUP） ，该系列交换机支持智能升级，从HOUP 获得版本升级路径并下载新版本升级，升级过程高度自动化，真正做到了一键升级；且支持预加载版本，极大缩短升级时间，减少了业务中断的时间。
• 智能升级极大地简化了设备升级操作，使得客户自主升级版本成为可能，极大地降低了客户的维护成本。另外，借助 HOUP平台的升级策略规范升级路径，极大降低了升级失败的风险。

云管理

• 通过华为云管理平台可对该系列交换机进行云端配置、监控、巡检等，减少现场的部署和运维人力投入，从而降低网络OPEX。
• 该系列交换机同时支持云管理和本地管理两种模式，可以根据需求在两种模式中切换，实现平滑演进的同时保护客户投资。

OPS 开放可编程系统

• OPS（Open Programmability System）是基于 Python 语言的开放可编程系统，IT 管理员可以通过 Python 脚本对交换机进行运维功能的编程，快速实现功能创新，实现智能化运维。

License 授权

N1 模式华为 CloudEngine S5736-S 系列多速率交换机支持传统的按特性 License 授权模式和智简网络统一软件包（Huawei IDN one software，以下简称 N1 模式）授权模式，N1 模式面向以企业私有云方式部署的智简网络解决方案场景，简化了客户购买、升级软件服务的体验。

N1 模式软件包特性

交换机功能 N1 基本软件 N1 基础包 N1 高级包基本网络功能：

二层基本功能、IPv4、IPv6、SVF 等交换机基本功能特性√ √ √基于控制器的基础网络自动化：

基础自动化：即插即用基础监控：应用可视化网元管理：镜像、拓扑管理与发现用户接入认证× √ √高阶的网络自动化和智能运维：

CampusInsight 基础功能× × √RTU 模式华为 CloudEngine S5736-S 系列全万兆多速率交换机采用创新的 RTU license 模式设计，通过 RTU license 对交换机下行的多速率端口进行灵活管理和控制（每 12 个端口为一组） ，交换机按需配置和升级，配合Wi-Fi 6 AP、汇聚及核心交换机可快速构建一张可平滑升级的弹性承载园区网络，匹配业务实际需求，让客户的网络与业务共同成长，避免客户过度投资。

CloudEngine S5736-S 系列多速率交换机 5 RTU License RTU license CloudEngine S5736-S24UM4XC 2.5G 升级到 5G √2.5G 升级到 10G √5G 升级到 10G √产品规格项目 CloudEngine S5736-S24UM4XC固定端口 24 个 100M/1/2.5/5/10GE Base-T 以太网端口，4 个 10GE SFP+扩展插槽 1 个扩展插槽，支持 2*25GE 或 8*10GE 光，及 4*40GE 光口子卡机箱尺寸（宽 x 深 x 高，单位：

mm）442x420x43.6机箱高度 1U满配重量 9.7 kg电源类型 600W PoE AC 电源

• 1000W PoE AC 电源
• 1000W PoE DC 电源额定电压 交流输入（600W/1000W PoE AC）：100-240V AC；50/60Hz
• 交流输入（600W/1000W PoE AC）：240V DC
• 直流输入（1000W PoE DC）：-48~ -60V DC最大电压 交流输入（600W/1000W PoE AC）：90-290V AC；45Hz-65Hz
• 高压直流输入（600W/1000W PoE AC）：190-290V DC（满足 240V 高压直流认证）
• 直流输入（1000W PoE DC）：-38.4~ -72V DC最大功耗 不带 PoE 及子卡：176 W
• 带 PoE：1967W（PoE：1791W）噪声 常温声功率：70.1 dB(A)
• 高温声功率：82.6 dB(A)
• 常温声压：58.1 dB(A)工作温度 -5℃～45℃存储温度 -40℃～70℃相对湿度 5%～95%（无凝露）CloudEngine S5736-S 系列多速率交换机 6项目 CloudEngine S5736-S24UM4XC电源口防雷 AC 电源口：差模±6kV，共模±6kV
• DC 电源口：差模±2kV，共模±4kV散热方式 风冷散热，智能调速，风扇可插拔

业务特性

特性 特性描述MAC 地址表 遵循 IEEE 802.1d 标准支持 MAC 地址自动学习和老化支持静态、动态、黑洞 MAC 表项支持源 MAC 地址过滤支持接口 MAC 地址学习个数限制VLAN 特性 支持 4K VLAN支持 Guest VLAN、Voice VLAN支持 GVRP 协议支持 MUX VLAN 功能支持基于 MAC/协议/IP 子网/策略/端口的 VLAN支持 1:1 和 N:1 VLAN Mapping 功能可靠性 支持 RRPP 环型拓扑和 RRPP 多实例支持 SmartLink 树型拓朴和 SmartLink 多实例，提供主备链路的毫秒级保护支持智能以太保护 SEP 协议支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）协议支持 ERPS 以太环保护协议（G.8032）支持 BPDU 保护、根保护和环回保护IP 路由 静态路由、RIPv1/2、RIPng、OSPF、OSPFv3、ECMP、ISIS、ISISv6、BGP、BGP4+、VRRP、VRRP6 IPv6 特性 支持 ND（Neighbor Discovery）支持 PMTU支持 IPv6 Ping、IPv6 Tracert、IPv6 Telnet支持 6to4、ISATAP、手动配置 tunnel CloudEngine S5736-S 系列多速率交换机 7特性 特性描述组播 支持 PIM DM、PIM SM、PIM SSM支持 IGMP v1/v2/v3 及 IGMP v1/v2/v3 Snooping 及 IGMP 快速离开机制支持 MLD v1/v2、MLD v1/v2 Snooping支持 VLAN 内组播转发和组播多 VLAN 复制支持捆绑端口的组播负载分担支持可控组播支持基于端口的组播流量统计QoS/ACL 支持对端口入方向、出方向进行速率限制支持报文重定向支持基于端口的流量监管，支持双速三色 CAR 功能每端口支持 8 个队列支持 WRR、DRR、SP、WRR＋SP、DRR+SP 队列调度算法支持报文的 802.1p 和 DSCP 优先级重新标记支持 L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源 MAC 地址、目的 MAC 地址、源 IP 地址、目的 IP 地址、TCP/UDP 协议源/目的端口号、协议、VLAN 的包过滤功能支持基于队列限速和端口整形的功能安全特性 用户分级管理和口令保护支持防止 DOS、ARP 攻击功能、ICMP 防攻击支持 IP、MAC、端口、VLAN 的组合绑定支持端口隔离、端口安全、Sticky MAC支持 MFF支持黑洞 MAC 地址支持 MAC 地址学习数目限制支持 IEEE 802.1x 认证，支持单端口最大用户数限制支持 AAA 认证，支持 Radius、HWTACACS、NAC 等多种方式支持 SSH V2.0支持 HTTPS支持 CPU 保护功能支持黑名单和白名单CloudEngine S5736-S 系列多速率交换机 8特性 特性描述支持 dot1X、MAC 认证和 Portal 认证支持 DHCPv4/v6 Client/Relay/Server/Snooping支持对 ND、DHCPv6、MLD 等 IPv6 协议报文进行攻击溯源和惩罚支持用户认证点和策略执行点分离支持 IPSec 对管理报文加密支持 MACSec 加密超级虚拟交换网（SVF）支持作为 SVF Client 零配置即插即用支持自动加载 Client 的大包和补丁支持业务一键式自动下发client 支持独立运行OAM 软件实现支持 EFM OAM支持 CFM OAM支持 Y.1731 性能检测管理和维护 支持智能堆叠 iStack支持基于 Netconf/Yang 的云管理支持虚拟电缆检测（Virtual Cable Test）支持 SNMPv1/v2c/v3支持 RMON支持网管系统、支持 WEB 网管特性支持系统日志、分级告警支持 802.3az 能效以太网 EEE支持 sFlow互通性 VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通）LNP 链路类型协商协议（和 DTP 相似功能）VCMP VLAN 集中管理协议（和 VTP 相似功能）CloudEngine S5736-S 系列多速率交换机 9

组网应用

CloudEngine S5736-S 系列交换机作为全新一代全万兆多速率接入交换机，具备全端口、高性能、大表项等特点，确保突发业务流量不丢包，支持有线无线深度融合，统一的设备管理、统一的用户管理和统一的业务管理，可以作为大型园区网络的汇聚/接入设备，企业分支和小型园区的核心设备，组建业务易扩展、易管理、高可靠的企业园区网络。

订购信息

CloudEngine S5736-S 系列多速率交换机及配件选购一览表：

成交价格以在线询价为准。
