CloudEngine S5735I-S-V2 工业交换机（机架款）-华为

华为CloudEngine S5735I-S-V2系列工业交换机（机架款）是全新一代工业交换机，可适应条件恶劣的户外机柜环境，可广泛应用于超宽工作温度场景。

产品型号

CloudEngine S5735I-S16T8S4XE-QD-V2、CloudEngine S5735I-S24T8S4XE-QA-V2

技术规格

CloudEngine S5735I-S16T8S4XE-QD-V2 / CloudEngine S5735I-S24T8S4XE-QA-V2

产品介绍

华为 CloudEngine S5735I-S-V2 系列工业交换机（机架款）彩页 1华为 CloudEngine S5735I-S-V2系列工业交换机（机架款）彩页CloudEngine S5735I-S-V2系列工业交换机是新一代标准的工业交换机，可提供全千兆下行及千兆/万兆上行端口。

产品概述

CloudEngine S5735I-S-V2 系列工业交换机（以下简称 S5735I-S-V2）是华为公司推出的全新一代工业交换机，可提供灵活的全千兆接入和 GE/10GE 上行链路端口。支持工业级工作温度范围，可适应条件恶劣的户外机柜环境，可广泛应用于智能制造、智慧矿山、智慧交通、平安城市、电力等超宽工作温度场景。

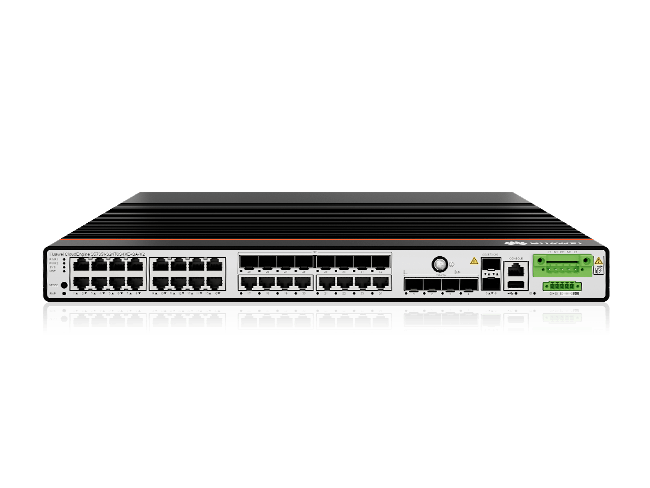

产品型号和外观

CloudEngine S5735I-S-V2 系列交换机包括如下款型：

CloudEngine S5735I-S16T8S4XE-QD-V2

• 16 个 10/100/1000BASE-T 以太网端口，8 个千兆 SFP，4 个万兆 SFP+，2 个 12GE 专用堆叠口，1 个 DI/DO 口
• 内置双 DC 供电
• 包转发率：171Mpps
• 交换容量：520Gbps/5.2 Tbps

CloudEngine S5735I-S24T8S4XE-QA-V2

• 24 个 10/100/1000BASE-T 以太网端口，8 个千兆 SFP，4 个万兆 SFP+，2 个 12GE 专用堆叠口，1 个 DI/DO 口
• 内置双 AC 供电
• 包转发率：183Mpps
• 交换容量：520Gbps/5.2 Tbps华为 CloudEngine S5735I-S-V2 系列工业交换机（机架款）彩页 2

产品特性和优势

强大的业务处理能力，多样的安全控制

• 该系列交换机支持完善的二、三层组播协议，支持 PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
• 该系列交换机增强支持 OSPF、ISIS、BGP、VRRP 等三层特性，满足企业接入、汇聚业务承载要求，支持更加丰富的语音、视频和数据应用。
• 该系列交换机支持 MAC 认证、802.1x 认证，实现用户策略（VLAN、QoS、ACL）的动态下发。
• 该系列交换机支持完善的 DoS 类防攻击、用户类防攻击。其中，DoS 类防攻击主要针对交换机本身的攻击，包括 SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及 DHCP 服务器仿冒攻击、IP/MAC 欺骗、DHCP request flood、改变DHCP CHADDR 值等等。
• 通过建立和维护 DHCP Snooping 绑定表，该系列交换机支持对不符合绑定表项的非法报文直接丢弃。利用 DHCP Snooping 的信任端口特性，还可以保证 DHCP 服务器的合法性。
• 该系列交换机支持 ARP 表项严格学习功能，可以防止因 ARP 欺骗攻击导致正常用户无法上网。
• 该系列交换机支持策略联动，支持用户权限策略管理和策略执行，支持根据认证状态通知接入设备进行用户权限联动切换。

轻松的运行维护

• 该系列交换机支持敏捷的零配置部署，提供新入网设备 Zero-Touch 安装、故障设备更换免配置、USB 开局、设备批量配置、批量远程升级等功能，便于安装、升级、业务发放和其他管理维护工作，基于拓扑规划开局，网络拓扑自动发现、自动收集、智能纠错，降低了运维成本。该系列交换机支持 SNMP v1/v2c/v3、CLI（命令行） 、Web 网管、SSHv2.0 等多样化的管理和维护方式；支持 RMON、多日志主机、端口流量统计和网络质量分析，便于网络优化和改造。
• 该系列交换机支持 Native-IP IFIT (iPCA2.0 真实业务流的实时检测）网络包守恒算法，改变了传统利用模拟流量做故障定位的检测模型，可对任意业务流随时随地逐点检测网络质量，无需额外开销；可在短时间内立刻检测业务闪断性故障，检测直接精准到故障端口，实现从“粗放式运维”到“精准化运维”的大转变。

多样的可靠性保护

• 该系列交换机支持单电源供电和双电源供电两种，双电源供电时，电源对主机供电为 1+1 冗余备份方式。
• 该系列交换机不仅支持传统的 STP/RSTP/MSTP 生成树协议，还支持华为自主创新的 SEP 智能以太保护技术、MRP 以太环网协议和业界最新的以太环网标准 ERPS。ERPS 是 ITU-T 发布的 G.8032 标准，该标准基于传统的以太网 MAC 和网桥功能，实现以太环网的 10ms 快速保护倒换。
• 该系列交换机支持 SmartLink 功能。通过多条链路接入到多台汇聚交换机上，SmartLink 实现了上行链路的备份，极大地提升了接入侧设备的可靠性。

成熟的 IPv6 特性

• 该系列交换机支持 IPv4/IPv6 双协议栈、IPv6 路由协议 RIPng、BGP4+、OSPFv3。
• 该系列交换机支持部署在纯 IPv4 或 IPv6 网络，也支持部署在 IPv4 与 IPv6 共存的网络，充分满足网络从 IPv4 向 IPv6 过渡的需求。

智能的 iStack 堆叠

• 该系列交换机支持 iStack 堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上组合成一台虚拟交换机。

华为 CloudEngine S5735I-S-V2 系列工业交换机（机架款）彩页 3

• iStack 堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。
• iStack 提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。
• iStack 简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。
• 该系列交换机支持 2 个专用堆叠口，支持专用堆叠线缆免配置、即插即用。

网络切片功能

• 该系列交换机提供 VLAN 网络分片功能，可以满足不同业务、不同客户的不同 SLA 要求。基于 QoS，实现业务隔离和带宽保证，切片之间可以完全隔离互不影响，流量在物理层隔离，业务在同一张物理网络上进行网络分片。网络切片技术可应用在接入层、汇聚层、核心层，满足园区新业务的差异化 SLA 诉求。

智能运维

• 该系列交换机支持 Telemetry 技术，实时采集设备数据并上送至华为 iMaster NCE 园区网络分析组件 CampusInsight，CampusInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。
• 该系列交换机支持 WebMaster 解决方案，WebMaster 是内嵌式本地化管理平台，支持拓扑自动发现，拓扑、网元、设备告警等整网可视，对交换机，AR，AP 统一管理，无需额外部署网管平台。整网界面化操作，可实现向导式业务创建、整网一键批量升级、设备免配置替换、网元自动认证纳管、误联线环路检测和自动破环等能力，一台设备即可实现整个园区网络可视、可管、可控。

智能升级

• 基于华为在线升级平台（HOUP） ，该系列交换机支持智能升级，从HOUP 获得版本升级路径并下载新版本升级，升级过程高度自动化，真正做到了一键升级；且支持预加载版本，极大缩短升级时间，减少了业务中断的时间。
• 智能升级极大地简化了设备升级操作，使得客户自主升级版本成为可能，极大地降低了客户的维护成本。另外，借助 HOUP平台的升级策略规范升级路径，极大降低了升级失败的风险。

NCE Campus 管理

• 通过华为 NCE Campus 管理平台可对该系列交换机进行配置、监控、巡检等，减少现场的部署和运维人力投入，从而降低网络 OPEX。
• 该系列交换机同时支持 NCE Campus 纳管和本地管理两种模式，可以根据需求在两种模式中切换，实现平滑演进的同时保护客户投资。

OPS

• OPS（Open Programmability System） ，是基于Python 语言的开放可编程系统。IT 管理员可以通过 Python 脚本对交换机进行运维功能的编程，快速实现功能创新，实现智能化运维。

华为 CloudEngine S5735I-S-V2 系列工业交换机（机架款）彩页 4

License 授权

华为 CloudEngine S5735I-S-V2 支持传统的按特性 License 授权模式和智简网络统一软件包（Huawei IDN one software，以下简称 N1 模式）授权模式，N1 模式面向以企业私有云方式部署的智简网络解决方案场景，简化了客户购买、升级软件服务的体验。

N1 模式软件包特性

交换机功能 N1 基本软件 N1 基础包 N1 高级包基本网络功能：

二层基本功能、IPv4、IPv6 等交换机基本功能特性√ √ √基于控制器的基础网络自动化：

网元管理：设备纳管、拓扑管理与发现用户接入认证× √ √高阶的网络自动化和智能运维：

IPCA、CampusInsight 基础功能× × √产品规格项目 CloudEngine

S5735I-S16T8S4XE-QD-V2 CloudEngine S5735I-S24T8S4XE-QA-V2固定端口 16 个 10/100/1000BASE-T 以太网端口，8个 100/1000M SFP，4 个万兆 SFP+，2 个12GE 专用堆叠口（支持命令行切换为 2 个10GE 光口）24 个 10/100/1000BASE-T 以太网端口，8个千兆 SFP，4 个万兆 SFP+，2 个 12GE 专用堆叠口（支持命令行切换为 2 个 10GE 光口）固定串口 NA告警口 1 路 DI/DO 接口机箱尺寸（宽 x 深 x 高，单位：mm）442x335x43.6 442x335x43.6安装方式 机架安装 机架安装整机重量（含包材） 6.74kg 7.16kg IP 防护等级 IP40 IP40电源类型 内置双 DC 供电 内置双 AC 供电额定电压 直流输入：24V DC～48V DC 交流输入：100V~240V AC，50/60Hz高压直流输入：110V~250V DC华为 CloudEngine S5735I-S-V2 系列工业交换机（机架款）彩页 5项目 CloudEngine

S5735I-S16T8S4XE-QD-V2 CloudEngine S5735I-S24T8S4XE-QA-V2最大电压 直流输入：18V DC～60V DC 交流输入：90V~264V AC，47~63Hz高压直流输入：88V~300V DC最大功耗 38W 44W噪声 无风扇,<30dB(A) 无风扇,<30dB(A)长期运行温度 0m～1800m 海拔，配套工业级光模块：

-40°C～+75°C配套 PEN 光模块：

0°C～+60°C 0m～1800m 海拔，配套工业级光模块：

-40°C～+75°C配套 PEN 光模块：

0°C～+60°C存储温度 -40℃～+85℃ -40℃～+85℃相对湿度 5%～95%（无凝露） 5%～95%（无凝露）电源口防雷 共模±4kV 共模±6kV散热方式 自然散热，无风扇 自然散热，无风扇

业务特性

特性 特性描述MAC 地址表 遵循 IEEE 802.1d 标准支持最大 32K 个 MAC 条目支持 MAC 地址自动学习和老化支持静态、动态、黑洞 MAC 表项支持源 MAC 地址过滤支持接口 MAC 地址学习个数限制VLAN 特性 支持 4K VLAN支持 Voice VLAN支持 MUX VLAN 功能支持基于 MAC/协议/IP 子网/策略/端口的 VLAN支持 VLAN Stacking、VLAN mapping支持基本 QinQ 和灵活 QinQ支持 LNP、VCMP、GVRP 协议华为 CloudEngine S5735I-S-V2 系列工业交换机（机架款）彩页 6特性 特性描述以太环网保护 支持 SmartLink 树型拓朴和 SmartLink 多实例，提供主备链路的毫秒级保护支持智能以太保护 SEP 协议支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）协议支持 ERPS 以太环保护协议（G.8032），环网倒换≤10ms支持 MRP 以太环保护协议（IEC62439-2）支持 BPDU 保护、根保护和环回保护探测协议 支持 LBDT、L2PT、DLDP支持 SmartLink、MonitorLink支持 802.1ag、802.3ah、Y.1731 IP 路由 支持静态路由、路由策略、策略路由支持 RIP、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、 BGP、BGP4+支持 VRRP、VRRP6、ECMP最大 8192 个 FIBv4 条目最大 3072 个 FIBv6 条目IPv6 特性 支持 ND（Neighbor Discovery）支持 PMTU支持 IPv6 Ping、IPv6 Tracert、IPv6 Telnet组播 支持 PIM DM、PIM SM、PIM SSM、PIMv6支持 IGMP v1/v2/v3 及 IGMP v1/v2/v3 Snooping 及 IGMP 快速离开机制支持捆绑端口的组播负载分担支持基于端口的组播流量统计支持 VLAN 组播、组播静态 MAC可靠性 支持 LACP支持 VRRP支持 BFD支持 LLDP QoS/ACL 支持对端口入方向、出方向进行速率限制支持报文重定向支持基于端口的流量监管，支持双速三色 CAR 功能华为 CloudEngine S5735I-S-V2 系列工业交换机（机架款）彩页 7特性 特性描述每端口支持 8 个队列支持 DRR、SP、DRR+SP 队列调度算法支持报文的 802.1p 和 DSCP 优先级重新标记支持 L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源 MAC 地址、目的 MAC 地址、源 IP 地址、目的 IP 地址、TCP/UDP 协议源/目的端口号、协议、VLAN 的包过滤功能支持基于队列限速和端口整形的功能支持网络切片（VLAN）工业协议 支持 Profinet RT、Ethernet/IP、Modbus TCP，OPC UA，GOOSE 主流工业协议转发支持 Profinet 组态协议，PI CC-B安全特性 用户分级管理和口令保护支持防止 DOS、ARP 攻击功能、ICMP 防攻击支持 IP、MAC、端口、VLAN 的组合绑定支持端口隔离、端口安全、Sticky MAC支持黑洞 MAC 地址支持 MAC 地址学习数目限制支持 IEEE 802.1x 认证，支持单端口最大用户数限制支持 AAA 认证，支持 Radius、HWTACACS、NAC 等多种方式支持 SSH V2.0支持 HTTPS支持 CPU 保护功能支持黑名单和白名单支持 dot1X、MAC 认证支持 DHCPv4/v6 Client/Relay/Server/Snooping支持对 ND、DHCPv6 等 IPv6 协议报文进行攻击溯源和惩罚支持 ND snooping支持 IEC62443-4-2 SL2 网络安全认证管理和维护 支持智能堆叠 iStack支持基于 Netconf/Yang 的控制器管理支持虚拟电缆检测（Virtual Cable Test）华为 CloudEngine S5735I-S-V2 系列工业交换机（机架款）彩页 8特性 特性描述支持 SNMPv1/v2c/v3支持 RMON支持网管系统、支持 WEB 网管特性支持系统日志、分级告警支持 802.3az 能效以太网 EEE支持 GVRP 协议支持 Native-IP IFIT (iPCA2.0）、sFlow、NQA、Telemetry支持 1588v2 TC支持 WebMaster 管理支持终端识别互通性 VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通）相关标准标准 标准协议 支持情况认证标准 CE （EN 55032 、EN 55035 、EN 300386、EN62368-1 ）支持NRTL （UL62368-1） 支持IC （ICES-003 ） 支持RCM（AS/NZS CIPSR32 ） 支持IEC61850-3/IEEE1613 支持CQC（GB4943,GB9254） 支持VCCI（VCCI-CISPR 32） 支持RoHS&REACH&WEEE SDOC 支持IEC62443-4-2 SL2 支持振动和冲击、 环境测试 IEC61850-3 支持IEEE1613 支持EN 50121-3-2 支持EN 50125-3 支持华为 CloudEngine S5735I-S-V2 系列工业交换机（机架款）彩页 9标准 标准协议 支持情况NEMA TS2 支持ISTA 2A-2011 支持IEC 60068-2-64 支持IEC 60068-2-27 支持IEC 60068-2-31 支持ETSI EN 300 019-2-2 支持EMC 标准 EN 55032，CLASS A 支持EN 55035，CLASS A 支持IEEE1613 支持EN61850-3 支持EN 50121-1 支持EN 50121-4 支持EN 61000-3-2 支持EN 61000-3-3 支持AS/NZS CISPR 32 CLASS A 支持CISPR 32 支持CISPR 35 支持VCCI-CISPR 32 , CLASS A 支持FCC CFR Title 47, Part 15, Subpart B , Class A支持ICES-003 Issue 7 CLASS A 支持ETSI EN 300386 支持IEC 61000-4-2 （ESD） 支持IEC 61000-4-3 （RS） 支持IEC 61000-4-4 （EFT） 支持IEC 61000-4-5 （Surge） 支持IEC 61000-4-6 支持IEC 61000-4-8 支持IEC 61000-4-10 支持华为 CloudEngine S5735I-S-V2 系列工业交换机（机架款）彩页 10标准 标准协议 支持情况IEC 61000-4-16 Conducted CM Disturbances (30V, Cont/ 300V, 1 sec) IEC 61000-4-17 Ripple Immunity DC Power (10%) IEC 61000-4-18 Damped Oscillatory Wave (2.5kV, 1MHz) IEC 61000-4-29 DC Voltage Dips and Interruptions支持安规标准 EN 62368-1 支持UL 62368-1 支持IEC 62368-1 支持IEC 61850-3/IEEE 1613 支持环境可靠性 ETSI EN 300 019-2-1 支持ETSI EN 300 019-2-3 支持IEC 60068-2-1 支持IEC 60068-2-2 支持IEC 60068-2-14 支持IEC 60068-2-78 支持IEC 60068-2-30 支持IEC 60068-2-39 支持

组网应用

视频监控/室外机柜应用场景

CloudEngine S5735I-S-V2 系列交换机支持宽温工作，具有专业的防雷能力和 IP40 的防护等级，适合室外环境。CloudEngine S5735I-S-V2 系列交换机可用于平安城市场景，为摄像机提供远程接入。

华为 CloudEngine S5735I-S-V2 系列工业交换机（机架款）彩页 11

视频监控/室外机柜应用场景

CloudEngine S5735I-S-V2 系列交换机支持宽温工作，为 ETTx 接入场景提供 GE 接入和 10GE 上行链路。

订购信息

CloudEngine S5735I-S-V2 系列交换机及配件选购一览表：

成交价格以在线询价为准。
