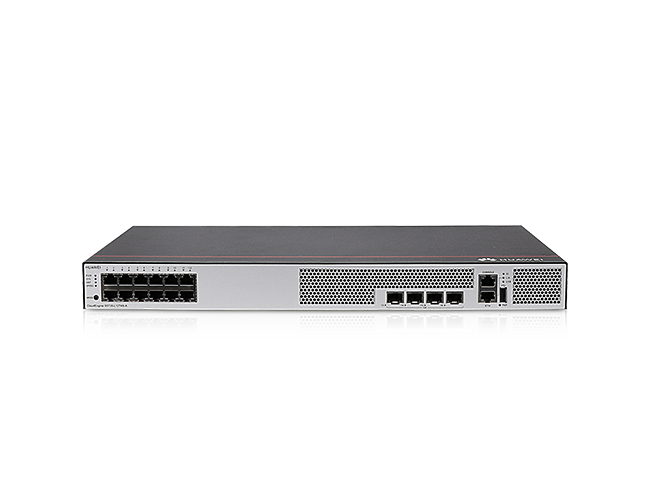

华为CloudEngine S5735-L系列交换机包括48T4X-A1、24T4S-A1、48T4S-A1等多款产品，是华为全新研发的精简型千兆接入交换机。

产品型号

CloudEngine S5735-L24P4S-A2、CloudEngine S5735-L24P4X-A2、CloudEngine S5735-L48P4S-A2、CloudEngine S5735-L48P4X-A2、CloudEngine S5735-L48T4S-A2、CloudEngine S5735-L48T4X-A2

技术规格

CloudEngine S5735-L24P4S-A2 / CloudEngine S5735-L24P4X-A2 / CloudEngine S5735-L48T4S-A2 / CloudEngine S5735-L48T4X-A2 / CloudEngine S5735-L48P4S-A2 / CloudEngine S5735-L48P4X-A2

参数项	技术规格

产品介绍

CloudEngine S5735-L 系列交换机 1 CloudEngine S5735-L系列交换机CloudEngine S5735-L系列精简型千兆以太网交换机，提供全千兆下行端口和千兆/万兆上行端口。

产品概述

CloudEngine S5735-L 系列交换机基于新一代高性能硬件和华为公司统一的 VRP（Versatile Routing Platform）软件平台，灵活的以太组网，多样的安全控制等特点，支持多种三层路由协议，具备更高性能和更丰富的业务处理能力，广泛应用于企业园区接入、千兆到桌面等多种应用场景。

产品型号和外观

CloudEngine S5735-L 系列交换机包括如下款型：

CloudEngine S5735-L8T4S-A1

8 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP
交流供电
包转发率：102Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L8P4S-A1

8 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP
交流供电
PoE+
包转发率：102Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L8T4X-A1

8 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，1 个 USB 口
交流供电
包转发率：102Mpps
交换容量：336Gbps/3.36Tbps CloudEngine S5735-L 系列交换机 2

CloudEngine S5735-L8P4X-A1

8 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，1 个 USB 口
交流供电
PoE+
包转发率：102Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L24T4S-A1

24 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP
交流供电
包转发率：126Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L24P4S-A1

24 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP
交流供电
PoE+
包转发率：126Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L24T4X-A1

24 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，1 个 USB 口
交流供电
包转发率：126Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L24T4X-D1

24 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，1 个 USB 口
直流供电
包转发率：126Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L24P4X-A1

24 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+，1 个 USB 口
交流供电
PoE+
包转发率：126Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L32ST4X-A1

24 个千兆 SFP，8 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+
交流供电
包转发率：138Mpps
交换容量：432Gbps/4.32Tbps

CloudEngine S5735-L32ST4X-D1

24 个千兆 SFP，8 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+
直流供电
包转发率：138Mpps CloudEngine S5735-L 系列交换机 3
交换容量：432Gbps/4.32Tbps

CloudEngine S5735-L48T4S-A1

48 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP
交流供电
包转发率：162Mpps
交换容量：432Gbps/4.32Tbps

CloudEngine S5735-L48P4S-A1

48 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP，1 个 USB 口
交流供电
PoE+
包转发率：162Mpps
交换容量：432Gbps/4.32Tbps

CloudEngine S5735-L48T4X-A1

48 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，1 个 USB 口
交流供电
包转发率：162Mpps
交换容量：432Gbps/4.32Tbps

CloudEngine S5735-L48P4X-A1

48 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+，1 个 USB 口
交流供电
PoE+
包转发率：162Mpps
交换容量：432Gbps/4.32Tbps

CloudEngine S5735-L12T4S-A

12 个 10/100/1000Base-T 以太网端口，4 个千兆 SFP，1 个 USB 口
交流供电
包转发率：108Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L12P4S-A

12 个 10/100/1000Base-T 以太网端口，4 个千兆 SFP，1 个 USB 口
交流供电
PoE+
包转发率：108Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L24T4S-A

24 个 10/100/1000Base-T 以太网端口，4 个千兆 SFP，1 个 USB 口
交流供电
包转发率：126Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L24P4S-A

24 个 10/100/1000Base-T 以太网端口，4 个千兆 SFP，1 个 USB 口
交流供电CloudEngine S5735-L 系列交换机 4
PoE+
包转发率：126Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L24T4X-A

24 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+，1 个 USB 口
交流供电
包转发率：126Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L24T4X-D

24 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+，1 个 USB 口
直流供电
包转发率：126Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L24P4X-A

24 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+，1 个 USB 口
交流供电
PoE+
包转发率：126Mpps
交换容量：336Gbps/3.36Tbps

CloudEngine S5735-L48T4S-A

48 个 10/100/1000Base-T 以太网端口，4 个千兆 SFP，1 个 USB 口
交流供电
包转发率：162Mpps
交换容量：432Gbps/4.32Tbps

CloudEngine S5735-L48T4X-A

48 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+，1 个 USB 口
交流供电
包转发率：162Mpps
交换容量：432Gbps/4.32Tbps

CloudEngine S5735-L48P4X-A

48 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+，1 个 USB 口
交流供电
PoE+
包转发率：162Mpps
交换容量：432Gbps/4.32Tbps CloudEngine S5735-L 系列交换机 5

产品特性和优势

灵活的以太组网

该系列交换机不仅支持传统的 STP/RSTP/MSTP 生成树协议，还支持华为自主创新的 SEP 智能以太保护技术和业界最新的以太环网标准 ERPS。SEP 是一种专用于以太链路层的环网协议，适用于半环、整环、级联环等各种组网，其协议简单可靠、维护方便，并提供 50ms 的快速业务倒换。ERPS 是 ITU-T 发布的 G.8032 标准，该标准基于传统的以太网 MAC 和网桥功能，实现以太环网的毫秒级快速保护倒换。
该系列交换机支持 SmartLink 功能，通过多条链路接入到多台汇聚交换机上，实现了上行链路的备份，极大地提升了接入侧设备的可靠性。
该系列交换机支持完善的以太 OAM（IEEE 802.3ah/802.1ag），用于快速检测链路故障。

多样的安全控制

该系列交换机支持 MAC 地址认证、802.1x 认证、Portal 认证等多种安全认证方式，实现用户策略（VLAN、QoS、ACL）的动态下发。支持基于端口粒度的 dot1X、MAC 认证和混合认证；支持基于 VLANIF 接口粒度的 Portal 认证。
该系列交换机支持完善的 DoS 类防攻击、用户类防攻击。其中，DoS 类防攻击主要针对交换机本身的攻击，包括 SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及 DHCP 服务器仿冒攻击、IP/MAC 欺骗、DHCP request flood、改变DHCP CHADDR 值等。
该系列交换机支持通过建立和维护 DHCP Snooping 绑定表，对不符合绑定表项的非法报文直接丢弃。利用 DHCP Snooping 的信任端口特性，还可以保证 DHCP 服务器的合法性。
该系列交换机支持 ARP 表项严格学习功能，可以防止因 ARP 欺骗攻击将交换机 ARP 表项占满，导致正常用户无法上网。

轻松的运行维护

该系列交换机支持华为 Easy Operation 简易运维方案，提供新入网设备 Zero-Touch 安装、故障设备更换免配置、USB 开局*、设备批量配置、批量远程升级等功能，便于安装、升级、业务发放和其他管理维护工作，大大降低了运维成本。该系列交换机支持 SNMPv1/v2c/v3、CLI（命令行）、Web 网管、SSHv2.0 等多样化的管理和维护方式；支持 RMON、多日志主机、端口流量统计和网络质量分析，便于网络优化和改造。
该系列交换机支持 Easy Deploy 功能，Commander 交换机收集下挂 Client 的拓扑信息，并基于拓扑保存 Client 对应的启动信息；支持 Client 免配置更换。支持对 Client 批量下发配置和脚本，并支持对配置下发结果进行查询。Commander 交换机支持收集并显示整网能耗信息。
该系列交换机支持 GVRP，实现 VLAN 的动态分发、注册和属性传播，减少手工配置量，保证配置正确性。
该系列交换机支持 MUX VLAN 功能，MUX VLAN 分为主 VLAN 和从 VLAN，从 VLAN 又分为互通型从 VLAN 和隔离型从VLAN。主 VLAN 与从 VLAN 之间可以相互通信；互通型从 VLAN 内的端口之间互相通信；隔离型从 VLAN 内的端口之间不能互相通信。支持 VCMP，VLAN 集中管理协议；支持 VBST，VLAN 生成树协议。

备注：可提供 USB 接口的交换机款型都可支持智能 iStack 堆叠

该系列交换机支持智能 iStack 堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上虚拟为一台交换机。
iStack 堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。
iStack 提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。

CloudEngine S5735-L 系列交换机 6

iStack 简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。
支持电口堆叠，简单构建堆叠系统，成本低。

备注：CloudEngine S5735-L-A/D 不支持与 S5735-L-A1/D1 堆叠精准的网流分析

该系列交换机支持 sFlow 功能，按照标准定义的方式，对转发的流量按需采样，并实时地将采样流量上送到收集器，用于生成统计信息图表，为企业用户的日常维护提供了极大的方便。

PoE 供电能力该系列交换机中的 PoE 款型支持如下能力：

快速 PoE：交换机电源上电时，支持秒级实现对 PD 设备的供电，不同于一般交换机插入电源后 1~3 分钟左右才能实现对PD 设备的供电。当 PoE 交换机掉电重启时，不需要等待交换机重启完成才继续为 PD 供电，只要交换机上电就可以继续为 PD 设备供电，极大缩短 PD 设备掉电的时间。
永久 PoE：交换机重启时（如软件版本升级时重启），对下挂PD 设备供电不会中断，保证交换机重启过程中 PD 不掉电，实现 PoE 供电零中断。

智能运维

该系列交换机支持 Telemetry 技术，实时采集设备数据并上送至华为 iMaster NCE 园区网络分析组件 CampusInsight，CampusInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。
该系列交换机支持音视频业务的智能运维，基于增强型媒体传输质量指标（Enhanced Media Delivery Index，eMDI）特性，将设备作为监控节点周期统计并上报音视频业务类指标参数至 iMaster NCE 园区网络分析组件 CampusInsight，由CampusInsight 结合多个节点的监控结果，对音视频业务质量类故障进行快速定界。

智能升级

基于华为在线升级平台（HOUP），该系列交换机支持智能升级，从HOUP 获得版本升级路径并下载新版本升级，升级过程高度自动化，真正做到了一键升级；且支持预加载版本，极大缩短升级时间，减少了业务中断的时间。
智能升级极大地简化了设备升级操作，使得客户自主升级版本成为可能，极大地降低了客户的维护成本。另外，借助 HOUP平台的升级策略规范升级路径，极大降低了升级失败的风险。

云管理

通过华为云管理平台可对该系列交换机进行云端配置、监控、巡检等，减少现场的部署和运维人力投入，从而降低网络OPEX。
该系列交换机同时支持云管理和本地管理两种模式，可以根据需求在两种模式中切换，实现平滑演进的同时保护客户投资。

OPS

OPS（Open Programmability System），是基于Python 语言的开放可编程系统。IT 管理员可以通过 Python 脚本对交换机进行运维功能的编程，快速实现功能创新，实现智能化运维。

CloudEngine S5735-L 系列交换机 7

License 授权

华为 CloudEngine S5735-L 支持传统的按特性 License 授权模式和智简网络统一软件包（Huawei IDN one software，以下简称 N1 模式）授权模式，N1 模式面向以企业私有云方式部署的智简网络解决方案场景，简化了客户购买、升级软件服务的体验。

N1 模式软件包特性

交换机功能 N1 基本软件 N1 基础包 N1 高级包基本网络功能：

二层基本功能、IPv4、IPv6、SVF 等交换机基本功能特性√ √ √基于控制器的基础网络自动化：

基础自动化：即插即用基础监控：应用可视化网元管理：镜像、拓扑管理与发现用户接入认证× √ √高阶的网络自动化和智能运维：

CampusInsight 基础功能× × √备注：V200R019C10 及以后版本支持 N1 商业模式产品规格CloudEngine S5735-L-A1/D1 系列：

项目 CloudEngine

S5735-L8T4S-A1 CloudEngine S5735-L8P4S-A1 CloudEngine S5735-L8T4X-A1 CloudEngine S5735-L8P4X-A1 CloudEngine S5735-L24T4S-A1固定端口 8 个10/100/1000BAS E-T 以太网端口，4个千兆 SFP 8 个10/100/1000BAS E-T 以太网端口（PoE+），4 个千兆 SFP 8 个10/100/1000BAS E-T 以太网端口，4个万兆 SFP+，1个 USB 口8 个10/100/1000BAS E-T 以太网端口（PoE+），4 个万兆 SFP+，1 个USB 口24 个10/100/1000BAS E-T 以太网端口，4个千兆 SFP机箱尺寸（宽 x深 x 高，单位：

mm）250×180×43.6 300×220×43.6 250×180×43.6 300×220×43.6 442×220×43.6机箱高度 1U 1U 1U 1U 1U满配重量（含包材）2.08 kg 3.17 kg 2.08 kg 3.17 kg 3.34 kg CloudEngine S5735-L 系列交换机 8项目 CloudEngine

S5735-L8T4S-A1 CloudEngine S5735-L8P4S-A1 CloudEngine S5735-L8T4X-A1 CloudEngine S5735-L8P4X-A1 CloudEngine S5735-L24T4S-A1电源类型内置 AC 电源内置 AC 电源内置 AC 电源内置 AC 电源内置 AC 电源额定电压 100-240V AC；

50/60Hz 100-240V AC；

50/60Hz最大电压交流输入：90-290V AC；

45Hz-65Hz

交流输入：90-290V AC；

45Hz-65Hz

交流输入：90-290V AC；

45Hz-65Hz

交流输入：90-290V AC；

45Hz-65Hz

交流输入：90-290V AC；

45Hz-65Hz最大功耗 29.7 W 不带 PoE：

38.6W

带 PoE：

162.6W（PoE：

124W）30.2 W 不带 PoE：

39.1W

带 PoE：

163.1W（PoE：

124W）47.6 W噪声 43 dB(A) 42.2 dB(A) 43 dB(A) 42.2 dB(A) 39 dB(A)长期运行温度 -5℃～+50℃ -5℃～+50℃ -5℃～+50℃ -5℃～+50℃ -5℃～+50℃短期运行温度 NA NA NA NA NA存储温度 -40℃～70℃ -40℃～70℃ -40℃～70℃ -40℃～70℃ -40℃～70℃相对湿度 5%～95%（无凝露）5%～95%（无凝露）5%～95%（无凝露）5%～95%（无凝露）5%～95%（无凝露）业务口防雷共模±10kV 共模±10kV 共模±10kV 共模±10kV 共模±10kV电源口防雷差模±6kV，共模±6kV差模±6kV，共模±6kV差模±6kV，共模±6kV差模±6kV，共模±6kV差模±6kV，共模±6kV散热方式风冷散热，智能调速风冷散热，智能调速风冷散热，智能调速风冷散热，智能调速风冷散热，智能调速项目 CloudEngine S5735-

L24P4S-A1 CloudEngine S5735-L24T4X-A1 CloudEngine S5735-

L24T4X-D1 CloudEngine S5735-

L24P4X-A1 CloudEngine S5735-

L32ST4X-A1固定端口 24 个10/100/1000BAS E-T 以太网端口（PoE+），4 个千兆 SFP 24 个10/100/1000BAS E-T 以太网端口，4个万兆 SFP+，1个 USB 口24 个10/100/1000BAS E-T 以太网端口，4个万兆 SFP+，1个 USB 口24 个10/100/1000Base-T 以太网端口（PoE+），4 个万兆 SFP+，1 个USB 口24 个千兆 SFP，8个10/100/1000BAS E-T 以太网端口，4个万兆 SFP+CloudEngine S5735-L 系列交换机 9项目 CloudEngine S5735-

L24P4S-A1 CloudEngine S5735-L24T4X-A1 CloudEngine S5735-

L24T4X-D1 CloudEngine S5735-

L24P4X-A1 CloudEngine S5735-

L32ST4X-A1机箱尺寸（宽 x深 x 高，单位：

mm）442x220x43.6 442x220x43.6 442x220x43.6 442x220x43.6 442x220x43.6机箱高度 1U 1U 1U 1U 1U满配重量（含包材）3.91 kg 3.48 kg 3.28 kg 3.93 kg 4.03 kg电源类型内置 AC 电源内置 AC 电源内置 DC 电源内置 AC 电源内置 AC 电源额定电压 100-240V AC；

50/60Hz 100-240V AC；

50/60Hz-48V DC～-60V DC 100-240V AC；

50/60Hz 100-240V AC；

50/60Hz最大电压交流输入：90-290V AC；

45Hz-65Hz

高压直流输入：190-290V DC（满足240V 高压直流认证）
交流输入：90-290V AC；

45Hz-65Hz-38.4V DC～-72V DC

交流输入：90-290V AC；

45Hz-65Hz

高压直流输入：190-290V DC（满足240V 高压直流认证）
交流输入：90-264V AC；

45Hz-65Hz最大功耗不带 PoE：

53.2W

带 PoE：

433.2W（PoE：

380W）45.6 W 37.3 W 不带 PoE：

53.8W

带 PoE：

433.8W（PoE：

380W）66.8 W噪声 50 dB(A) 39 dB(A) 39 dB(A) 50 dB(A) 46.8 dB(A)长期运行温度 -5℃～+50℃ -5℃～+50℃ -5℃～+50℃ -5℃～+50℃ -5℃～+50℃短期运行温度 -5°C～+55°C NA NA -5°C～+55°C -5℃～+55℃存储温度 -40℃～70℃ -40℃～70℃ -40℃～70℃ -40℃～70℃ -40℃～70℃相对湿度 5%～95%（无凝露）5%～95%（无凝露）5%～95%（无凝露）5%～95%（无凝露）5%～95%（无凝露）业务口防雷共模±10kV 共模±10kV 共模±10kV 共模±10kV 共模±10kV电源口防雷差模±6kV，共模±6kV差模±6kV，共模±6kV差模±2kV，共模±4kV差模±6kV，共模±6kV差模±6kV，共模±6kV散热方式风冷散热，智能调速风冷散热，智能调速风冷散热，智能调速风冷散热，智能调速风冷散热，智能调速CloudEngine S5735-L 系列交换机 10项目 CloudEngine S5735-

L32ST4X-D1 CloudEngine S5735-L48T4S-A1 CloudEngine S5735-

L48P4S-A1 CloudEngine S5735-

L48T4X-A1 CloudEngine S5735-L48P4X-A1固定端口 24 个千兆 SFP，8 个10/100/1000BA SE-T 以太网端口，4 个万兆SFP+48 个10/100/1000BASE-T 以太网端口，4个千兆 SFP 48 个10/100/1000BAS E-T 以太网端口（PoE+），4 个千兆 SFP，1 个 USB口48 个10/100/1000Base-T 以太网端口，4个万兆 SFP+，1个 USB 口48 个10/100/1000Base-T 以太网端口（PoE+），4 个万兆 SFP+，1 个USB 口机箱尺寸（宽 x深 x 高，单位：

mm）442x220x43.6 442x220x43.6 442x220x43.6 442x220x43.6 442x220x43.6机箱高度 1U 1U 1U 1U 1U满配重量（含包材）3.85 kg 3.74 kg 4.28 kg 3.79 kg 4.28 kg电源类型内置 DC 电源内置 AC 电源内置 AC 电源内置 AC 电源内置 AC 电源额定电压 -48V DC～-60V DC 100-240V AC；

50/60Hz 100-240V AC；

50/60Hz最大电压 -38.4V DC～-72V DC

交流输入：90-290V AC；

45Hz-65Hz

交流输入：90-290V AC；

45Hz-65Hz

高压直流输入：190-290V DC（满足240V 高压直流认证）
交流输入：90-290V AC；

45Hz-65Hz

高压直流输入：190-290V DC（满足240V 高压直流认证）
交流输入：90-290V AC；

45Hz-65Hz

高压直流输入：

190-290V DC（满足 240V 高压直流认证）最大功耗 61.9 W 50.4 W 不带 PoE：

76.1W

带 PoE：

456.1W（PoE：

380W）51.9 W 不带 PoE：

76.1W

带 PoE：

456.1W（PoE：

380W）噪声 46.8 dB(A) 48 dB(A) 50 dB(A) 48 dB(A) 50 dB(A)长期运行温度 -5℃～+50℃ -5℃～+50℃ -5℃～+50℃ -5℃～+50℃ -5℃～+50℃短期运行温度 -5℃～+55℃ -5°C～+55°C -5℃～+55℃ -5℃～+55℃ -5℃～+55℃存储温度 -40℃～70℃ -40℃～70℃ -40℃～70℃ -40℃～70℃ -40℃～70℃相对湿度 5%～95%（无凝 5%～95%（无凝 5%～95%（无凝 5%～95%（无凝 5%～95%（无凝CloudEngine S5735-L 系列交换机 11项目 CloudEngine S5735-

L32ST4X-D1 CloudEngine S5735-L48T4S-A1 CloudEngine S5735-

L48P4S-A1 CloudEngine S5735-

L48T4X-A1 CloudEngine S5735-L48P4X-A1露）露）露）露）露）业务口防雷共模±10kV 共模±10kV 共模±10kV 共模±10kV 共模±10kV电源口防雷差模±2kV，共模±4kV差模±6kV，共模±6kV差模±6kV，共模±6kV差模±6kV，共模±6kV差模±6kV，共模±6kV散热方式风冷散热，智能调速风冷散热，智能调速风冷散热，智能调速风冷散热，智能调速风冷散热，智能调速CloudEngine S5735-L-A/D 系列：

项目 CloudEngine

S5735-L12T4S-A CloudEngine S5735-L12P4S-A CloudEngine S5735-L24T4S-A CloudEngine S5735-L24P4S-A固定端口 12 个10/100/1000Base-T以太网端口，4 个千兆SFP，1 个 USB 口12 个10/100/1000Base-T以太网端口（PoE+），4 个千兆SFP，1 个 USB 口24 个10/100/1000Base-T以太网端口，4 个千兆SFP，1 个 USB 口24 个10/100/1000Base-T以太网端口（PoE+），4 个千兆SFP，1 个 USB 口机箱尺寸（宽 x 深 x高，单位：mm）442x220x43.6 442x220x43.6 442x220x43.6 442x220x43.6机箱高度 1U 1U 1U 1U满配重量（含包材） 3.83kg 4.24kg 4.08kg 4.31kg电源类型内置 AC 电源内置 AC 电源内置 AC 电源内置 AC 电源额定电压 100-240V AC；

50/60Hz 100-240V AC；

50/60Hz最大电压交流输入：90-264V AC；47Hz-63Hz

高压直流输入：

190-290V DC（满足 240V 高压直流认证）

交流输入：90-290V AC；45Hz-65Hz
高压直流输入：

190-290V DC（满足 240V 高压直流认证）

交流输入：90-264V AC；47Hz-63Hz
高压直流输入：

190-290V DC（满足 240V 高压直流认证）

交流输入：90-290V AC；45Hz-65Hz
高压直流输入：

190-290V DC（满足 240V 高压直流认证）最大功耗 29W 不带 PoE：49W

带 PoE：441W（PoE：360W）34W 不带 PoE：53W
带 PoE：451W（PoE：380W）噪声无风扇，静音常温声功率：

57.7dB(A)

高温声功率：

无风扇，静音常温声功率：

57.7dB(A)

高温声功率：

CloudEngine S5735-L 系列交换机 12项目 CloudEngine

S5735-L12T4S-A CloudEngine S5735-L12P4S-A CloudEngine S5735-L24T4S-A CloudEngine S5735-L24P4S-A 74.2dB(A)

常温声压：43dB(A) 74.2dB(A)
常温声压：43dB(A)长期运行温度 -5℃～+45℃ -5℃～+50℃ -5℃～+45℃ -5℃～+50℃短期运行温度 NA -5℃～+55℃ NA -5℃～+55℃存储温度 -40℃～70℃ -40℃～70℃ -40℃～70℃ -40℃～70℃相对湿度 5%～95%（无凝露） 5%～95%（无凝露） 5%～95%（无凝露） 5%～95%（无凝露）业务口防雷共模±10kV 共模±10kV 共模±10kV 共模±10kV电源口防雷差模±6kV，共模±6kV 差模±6kV，共模±6kV 差模±6kV，共模±6kV 差模±6kV，共模±6kV散热方式自然散热风冷散热，智能调速自然散热风冷散热，智能调速项目 CloudEngine

S5735-L24T4X-A CloudEngine S5735-L24T4X-D CloudEngine S5735-L24P4X-A CloudEngine S5735-L48T4S-A固定端口 24 个10/100/1000Base-T以太网端口，4 个万兆SFP+，1 个 USB 口24 个10/100/1000Base-T以太网端口，4 个万兆SFP+，1 个 USB 口24 个10/100/1000Base-T以太网端口（PoE+），4 个万兆SFP+，1 个 USB 口48 个10/100/1000Base-T以太网端口，4 个千兆SFP，1 个 USB 口机箱尺寸（宽 x 深 x高，单位：mm）442x220x43.6 442x220x43.6 442x220x43.6 442x220x43.6机箱高度 1U 1U 1U 1U满配重量（含包材） 4kg 4kg 4.31kg 4.42kg电源类型内置 AC 电源内置 DC 电源内置 AC 电源内置 AC 电源额定电压 100-240V AC；

50/60Hz-48V DC～-60V DC 100-240V AC；

50/60Hz 100-240V AC；

50/60Hz最大电压交流输入：90-264V AC；47Hz-63Hz

高压直流输入：

190-290V DC（满足 240V 高压直流认证）-38.4V DC～-72V DC 交流输入：90-290V AC；45Hz-65Hz

高压直流输入：

190-290V DC（满足 240V 高压直流认证）

交流输入：90-264V AC；47Hz-63Hz
高压直流输入：

190-290V DC（满足 240V 高压直流认证）最大功耗 43W 43W 不带 PoE：56W

带 PoE：458W 53W CloudEngine S5735-L 系列交换机 13项目 CloudEngine

S5735-L24T4X-A CloudEngine S5735-L24T4X-D CloudEngine S5735-L24P4X-A CloudEngine S5735-L48T4S-A（PoE：380W）噪声常温声功率：

50.8dB(A)

高温声功率：

71dB(A)

常温声压：36dB(A)
常温声功率：

47.3dB(A)

高温声功率：

71dB(A)

常温声压：

32.5dB(A)

常温声功率：

57.7dB(A)

高温声功率：

74.2dB(A)

常温声压：43dB(A)
常温声功率：

53.3dB(A)

高温声功率：

71.5dB(A)

常温声压：

38.5dB(A)长期运行温度 -5℃～+50℃ -5℃～+50℃ -5℃～+50℃ -5℃～+50℃短期运行温度 -5℃～+55℃ -5℃～+55℃ -5℃～+55℃ -5℃ ～+55℃存储温度 -40℃～70℃ -40℃～70℃ -40℃～70℃ -40℃～70℃相对湿度 5%～95%（无凝露） 5%～95%（无凝露） 5%～95%（无凝露） 5%～95%（无凝露）业务口防雷共模±10kV 共模±10kV 共模±10kV 共模±10kV电源口防雷差模±6kV，共模±6kV 差模±2kV，共模±4kV 差模±6kV，共模±6kV 差模±6kV，共模±6kV散热方式风冷散热，智能调速风冷散热，智能调速风冷散热，智能调速风冷散热，智能调速项目 CloudEngine

S5735-L48T4X-A CloudEngine S5735-L48P4X-A CloudEngine S5735-L32ST4X-A CloudEngine S5735-L32ST4X-D固定端口 48 个10/100/1000Base-T以太网端口，4 个万兆SFP+，1 个 USB 口48 个10/100/1000Base-T以太网端口（PoE+），4 个万兆SFP+，1 个 USB 口24 个千兆 SFP，8 个10/100/1000Base-T以太网端口，4 个万兆SFP+，1 个 USB 口24 个千兆 SFP，8 个10/100/1000Base-T以太网端口，4 个万兆SFP+，1 个 USB 口机箱尺寸（宽 x 深 x高，单位：mm）442x220x43.6 442x420x43.6 442x220x43.6 442x220x43.6机箱高度 1U 1U 1U 1U满配重量（含包材） 4.42kg 8.7kg 4.31kg 4.31kg电源类型内置 AC 电源 600W PoE AC 电源

1000W PoE AC 电源
1000W PoE DC 电源内置 AC 电源内置 DC 电源额定电压 100-240V AC；

50/60Hz

交流输入（600W/1000W PoE AC）：100-100-240V AC；

50/60Hz-48V DC～-60V DC CloudEngine S5735-L 系列交换机 14项目 CloudEngine

S5735-L48T4X-A CloudEngine S5735-L48P4X-A CloudEngine S5735-L32ST4X-A CloudEngine S5735-L32ST4X-D 240V AC；

50/60Hz

交流输入（600W/1000W PoE AC）：240V DC
直流输入（1000W PoE DC）：-48~ -60V DC最大电压交流输入：90-264V AC；47Hz-63Hz
高压直流输入：

190-290V DC（满足 240V 高压直流认证）

交流输入（600W/1000W PoE AC）：90-290V AC；45Hz-65Hz
高压直流输入（600W/1000W PoE AC）：190-290V DC（满足240V 高压直流认证）
直流输入（1000W PoE DC）：-38.4~-72V DC
交流输入：90-264V AC；47Hz-63Hz
高压直流输入：

190-290V DC（满足 240V 高压直流认证）-38.4V DC～-72V DC最大功耗 54W 不带 PoE：80W

带 PoE：914W（PoE：874W）65W 65W噪声常温声功率：

53.3dB(A)

高温声功率：

71.5dB(A)

常温声压：

38.5dB(A)

常温声功率：

58.9dB(A)

高温声功率：

75dB(A)

常温声压：

43.8dB(A)

常温声功率：

53.3dB(A)

高温声功率：

74.5dB(A)

常温声压：

38.5dB(A)

常温声功率：

53.3dB(A)

高温声功率：

74.5dB(A)

常温声压：

38.5dB(A)长期运行温度 -5℃～+50℃ -5℃ ～+50℃ -5℃ ～+50℃ -5℃ ～+50℃短期运行温度 -5℃ ～+55℃ -5℃ ～+55℃ -5℃ ～+55℃ -5℃ ～+55℃存储温度 -40℃～70℃ -40℃～70℃ -40℃～70℃ -40℃～70℃相对湿度 5%～95%（无凝露） 5%～95%（无凝露） 5%～95%（无凝露） 5%～95%（无凝露）业务口防雷共模±10kV 共模±10kV 共模±10kV 共模±10kV电源口防雷差模±6kV，共模±6kV 差模±6kV，共模±6kV 差模±6kV，共模±6kV 差模±2kV，共模±4kV CloudEngine S5735-L 系列交换机 15项目 CloudEngine

S5735-L48T4X-A CloudEngine S5735-L48P4X-A CloudEngine S5735-L32ST4X-A CloudEngine S5735-L32ST4X-D散热方式风冷散热，智能调速风冷散热，智能调速风冷散热，智能调速风冷散热，智能调速

业务特性

特性特性描述MAC 地址表遵循 IEEE 802.1d 标准支持 MAC 地址自动学习和老化支持静态、动态、黑洞 MAC 表项支持源 MAC 地址过滤支持接口 MAC 地址学习个数限制VLAN 特性支持 4K VLAN支持 Guest VLAN、Voice VLAN支持 GVRP 协议支持 MUX VLAN 功能支持基于 MAC/协议/IP 子网/策略/端口的 VLAN支持 1:1 和 N:1 VLAN Mapping 功能环网保护技术支持 RRPP 环型拓扑和 RRPP 多实例支持 SmartLink 树型拓朴和 SmartLink 多实例，提供主备链路的毫秒级保护支持智能以太保护 SEP 协议支持 ERPS 以太环保护协议（G.8032）支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）协议支持 BPDU 保护、根保护和环回保护支持 BPDU Tunnel组播支持 PIM DM、PIM SM、PIM SSM支持 MLD v1/v2 及 MLD v1/v2 Snooping支持 IGMP v1/v2/v3 及 IGMP v1/v2/v3 Snooping支持 VLAN 内组播转发和组播多 VLAN 复制支持捆绑端口的组播负载分担CloudEngine S5735-L 系列交换机 16特性特性描述支持可控组播支持基于端口的组播流量统计IP 路由静态路由，支持 RIP、RIPng、OSPF、OSPFv3 协议IPv6 特性支持 ND（Neighbor Discovery）支持 PMTU支持 IPv6 Ping、IPv6 Tracert、IPv6 Telnet可靠性支持以太网 OAM 802.3ah 和 802.1ag支持 ITU-Y.1731支持 DLDP支持 LACP QoS/ACL 支持对端口入方向、出方向进行速率限制支持报文重定向支持基于端口的流量监管，支持双速三色 CAR 功能每端口支持 8 个队列支持 WRR、DRR、SP、WRR＋SP、DRR+SP 队列调度算法支持报文的 802.1p 和 DSCP 优先级重新标记支持 L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源 MAC 地址、目的 MAC 地址、源 IP 地址、目的 IP 地址、TCP/UDP 协议源/目的端口号、协议、VLAN 的包过滤功能支持基于队列限速和端口整形的功能安全特性用户分级管理和口令保护支持防止 DOS、ARP 攻击功能、ICMP 防攻击支持 IP、MAC、端口、VLAN 的组合绑定支持端口隔离、端口安全、Sticky MAC支持 MFF支持黑洞 MAC 地址支持 MAC 地址学习数目限制支持 IEEE 802.1X 认证，支持单端口最大用户数限制支持 AAA 认证，支持 Radius、HWTACACS、NAC 等多种方式支持 SSH V2.0 CloudEngine S5735-L 系列交换机 17特性特性描述支持 HTTPS支持 CPU 保护功能支持黑名单和白名单支持 DHCP Relay、DHCP Server、DHCP Snooping支持 DHCPv6 Relay、DHCPv6 Server、DHCPv6 Snooping支持用户认证点和策略执行点分离超级虚拟交换网（SVF）支持作为 SVF client 零配置即插即用支持自动加载 client 的大包和补丁支持业务一键式自动下发client 支持独立运行管理和维护支持智能堆叠 iStack支持基于 Netconf/Yang 的云管理支持虚拟电缆检测（Virtual Cable Test）支持 Telnet 远程配置、维护支持 SNMPv1/v2c/v3支持 RMON支持 eSight 网管系统、支持 WEB 网管特性支持 HTTPS支持 LLDP/LLDP-MED支持系统日志、分级告警支持 802.3az 能效以太网 EEE互通性 VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通）LNP 链路类型协商协议（和 DTP 相似功能）VCMP VLAN 集中管理协议（和 VTP 相似功能）

组网应用

CloudEngine S5735-L 系列交换机提供 PoE、Voice VLAN、NAC 等功能，可以轻松的提供多样化的桌面接入功能，实现千兆到桌面的高性能网络。

CloudEngine S5735-L 系列交换机 18

订购信息

CloudEngine S5735-L 系列交换机及配件选购一览表：

型号	描述
L8T4S-A1	CloudEngine S5735-L8T4S-A1(8 个 10/100/1000BASE-T 以太网端口,4 个千兆 SFP,交流供CloudEngine S5735-
电)
L8P4S-A1	CloudEngine S5735-L8P4S-A1(8 个 10/100/1000BASE-T 以太网端口,4 个千兆 SFP,PoE+,交CloudEngine S5735-
流供电)
L8T4X-A1	CloudEngine S5735-L8T4X-A1(8 个 10/100/1000BASE-T 以太网端口,4 个万兆 SFP+,交流供CloudEngine S5735-
电)
L8P4X-A1	CloudEngine S5735-L8P4X-A1(8 个 10/100/1000BASE-T 以太网端口,4 个万兆 SFP+,PoE+,CloudEngine S5735-
交流供电)
L24T4S-A1	CloudEngine S5735-L24T4S-A1(24 个 10/100/1000BASE-T 以太网端口,4 个千兆 SFP,交流CloudEngine S5735-
供电)
L24P4S-A1	CloudEngine S5735-L24P4S-A1(24 个 10/100/1000BASE-T 以太网端口,4 个千兆CloudEngine S5735-
SFP,PoE+,交流供电)
L24T4X-A1	CloudEngine S5735-L24T4X-A1(24 个 10/100/1000BASE-T 以太网端口,4 个万兆 SFP+,交CloudEngine S5735-
流供电)
L24T4X-D1	CloudEngine S5735-L24T4X-D1(24 个 10/100/1000BASE-T 以太网端口,4 个万兆 SFP+,直CloudEngine S5735-
流供电)
L24P4X-A1	CloudEngine S5735-L24P4X-A1 (24 个 10/100/1000BASE-T 以太网端口,4 个万兆CloudEngine S5735-L 系列交换机 19 CloudEngine S5735-
SFP+,PoE+,交流供电)
L32ST4X-A1	CloudEngine S5735-L32ST4X-A1(24 个千兆 SFP,8 个 10/100/1000BASE-T 以太网端口,4 个CloudEngine S5735-
万兆 SFP+,交流供电,前维护)
L32ST4X-D1	CloudEngine S5735-L32ST4X-D1(24 个千兆 SFP,8 个 10/100/1000BASE-T 以太网端口,4 个CloudEngine S5735-
万兆 SFP+,直流供电,前维护)
L48T4S-A1	CloudEngine S5735-L48T4S-A1(48 个 10/100/1000BASE-T 以太网端口,4 个千兆 SFP,交流CloudEngine S5735-
供电)
L48P4S-A1	CloudEngine S5735-L48P4S-A1(48 个 10/100/1000BASE-T 以太网端口,4 个千兆CloudEngine S5735-
SFP+,PoE+,交流供电)
L48T4X-A1	CloudEngine S5735-L48T4X-A1(48 个 10/100/1000BASE-T 以太网端口,4 个万兆 SFP+,交CloudEngine S5735-
流供电)
L48P4X-A1	CloudEngine S5735-L48P4X-A1 (48 个 10/100/1000BASE-T 以太网端口,4 个万兆CloudEngine S5735-
SFP+,PoE+,交流供电)
L12T4S-A	CloudEngine S5735-L12T4S-A（12 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP，交CloudEngine S5735-
流供电）
L12P4S-A	CloudEngine S5735-L12P4S-A（12 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP，CloudEngine S5735-
PoE+，交流供电）
L24T4S-A	CloudEngine S5735-L24T4S-A（24 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP，交CloudEngine S5735-
流供电）
L24P4S-A	CloudEngine S5735-L24P4S-A（24 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP，CloudEngine S5735-
PoE+，交流供电）
L24T4X-A	CloudEngine S5735-L24T4X-A（24 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，CloudEngine S5735-
交流供电）
L24T4X-D	CloudEngine S5735-L24T4X-D（24 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，CloudEngine S5735-
直流供电）
L24P4X-A	CloudEngine S5735-L24P4X-A（24 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，CloudEngine S5735-
PoE+，交流供电）
L48T4S-A	CloudEngine S5735-L48T4S-A（48 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP，交CloudEngine S5735-
流供电）
L48T4X-A	CloudEngine S5735-L48T4X-A（48 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，CloudEngine S5735-
交流供电）
L48P4X-A	CloudEngine S5735-L48P4X-A 组合配置（48 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，PoE+，含一个 1000W 交流电源）CloudEngine S5735-
L32ST4X-A	CloudEngine S5735-L32ST4X-A（24 个千兆 SFP，8 个 10/100/1000BASE-T 以太网端口，CloudEngine S5735-
4 个万兆 SFP+，交流供电）
L32ST4X-D	CloudEngine S5735-L32ST4X-D（24 个千兆 SFP，8 个 10/100/1000BASE-T 以太网端口，CloudEngine S5735-L 系列交换机 20
4 个万兆 SFP+，直流供电）
PAC600S56-CB	600W 交流 PoE 电源模块，用于 S5735-L48P4X-A
PAC1000S56-CB	1000W 交流 PoE 电源模块，用于 S5735-L48P4X-A
PAC1000S56-DB	1000W 交流 PoE 电源模块，用于 S5735-L48P4X-A
PDC1000S56-CB	1000W 直流 PoE 电源模块，用于 S5735-L48P4X-A
N1-S57L-M-Lic	S57XX-L 基本软件,每设备
N1-S57L-M-SnS1Y	S57XX-L 基本软件软件订阅与保障年费,每设备,1 年
N1-S57L-F-Lic	N1-智简园区基础包,S57XX-L,每设备
N1-S57L-F-SnS1Y	N1-智简园区基础包,S57XX-L 软件订阅与保障年费,每设备,1 年
N1-S57L-A-Lic	N1-智简园区高级包,S57XX-L,每设备
N1-S57L-A-SnS1Y	N1-智简园区高级包,S57XX-L,软件订阅与保障年费,每设备,1 年
N1-S57L-FToA-Lic	N1-智简园区基础包升级到高级包,S57XX-L,每设备
N1-S57L-FToA-SnS1Y	N1-智简园区基础包升级到高级包,S57XX-L,软件订阅与保障年费,每设备,1 年
