CloudEngine S5735-L-V2系列交换机-接入交换机

CloudEngine S5735-L-V2系列交换机，具有灵活的以太组网，多样的安全控制，简易的运行维护等特点，支持多种三层路由协议，具备更高性能和更丰富的业务处理能力，广泛应用于医疗、零售、矿业、互联网等各行业。

产品型号

CloudEngine S5735-L10T4X-A-V2、CloudEngine S5735-L16T4S-A-V2、CloudEngine S5735-L24P4XE-A-V2、CloudEngine S5735-L24T4S-A-V2 CloudEngine S5735-L24P4S-A-V2、CloudEngine S5735-L24T4XE-A-V2 CloudEngine S5735-L24T4XE-D-V2、CloudEngine S5735-L24T8J4XE-A-V2、CloudEngine S5735-L48LP4S-A-V2、CloudEngine S5735-L48LP4XE-A-V2、CloudEngine S5735-L48P4XE-A-V2、CloudEngine S5735-L48T4S-A-V2、CloudEngine S5735-L48T4XE-A-V2 CloudEngine S5735-L48T4XE-D-V2、CloudEngine S5735-L8P2T4X-A-V2、CloudEngine S5735-L8T4S-A-V2 CloudEngine S5735-L8P4S-A-V2

技术规格

CloudEngine S5735-L8T4S-A-V2 CloudEngine S5735-L8P4S-A-V2 / CloudEngine S5735-L16T4S-A-V2 / CloudEngine S5735-L24T4S-A-V2 CloudEngine S5735-L24P4S-A-V2 / CloudEngine S5735-L48T4S-A-V2 / CloudEngine S5735-L48LP4S-A-V2

CloudEngine S5735-L10T4X-A-V2 / CloudEngine S5735-L8P2T4X-A-V2

CloudEngine S5735-L24T4XE-A-V2 CloudEngine S5735-L24T4XE-D-V2 / CloudEngine S5735-L24P4XE-A-V2 / CloudEngine S5735-L48T4XE-A-V2 CloudEngine S5735-L48T4XE-D-V2 / CloudEngine S5735-L48P4XE-A-V2 / CloudEngine S5735-L48LP4XE-A-V2 / CloudEngine S5735-L24T8J4XE-A-V2

产品介绍

华为 CloudEngine S5735-L-V2系列交换机CloudEngine S5735-L-V2系列千兆以太网交换机提供8/10/16/24/48个千兆下行端口，4个千兆/万兆上行端口，2个专用堆叠口。

产品概述

CloudEngine S5735-L-V2 系列交换机基于下一代高性能硬件和软件平台，以智能堆叠、灵活的以太组网，多样的安全控制等特性脱颖而出。支持多种三层路由协议，具备更高性能和更丰富的业务处理能力，广泛应用于企业园区接入、千兆到桌面等多种应用场景。

产品型号和外观

CloudEngine S5735-L-V2 系列交换机包括如下款型：

CloudEngine S5735-L8T4S-A-V2

• 8 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP 端口
• 交流供电
• 包转发率：132 Mpps
• 交换容量：672 Gbps/6.72 Tbps

CloudEngine S5735-L8P4S-A-V2

• 8 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP 端口
• 交流供电
• PoE+
• 包转发率：132 Mpps
• 交换容量：672 Gbps/6.72 Tbps

CloudEngine S5735-L8P2T4X-A-V2

• 8 个 10/100/1000BASE-T 以太网端口(PoE+)，2 个 10/100/1000BASE-T 以太网端口，4 个 10GE SFP+端口
• 交流供电
• 包转发率：135 Mpps
• 交换容量：672 Gbps/6.72 Tbps

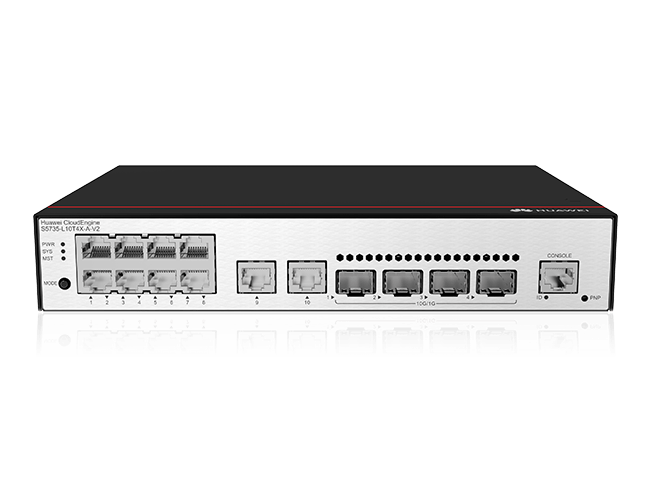

CloudEngine S5735-L10T4X-A-V2

• 10 个 10/100/1000BASE-T 以太网端口，4 个 10GE SFP+端口
• 交流供电
• 包转发率：135 Mpps
• 交换容量：672 Gbps/6.72 Tbps

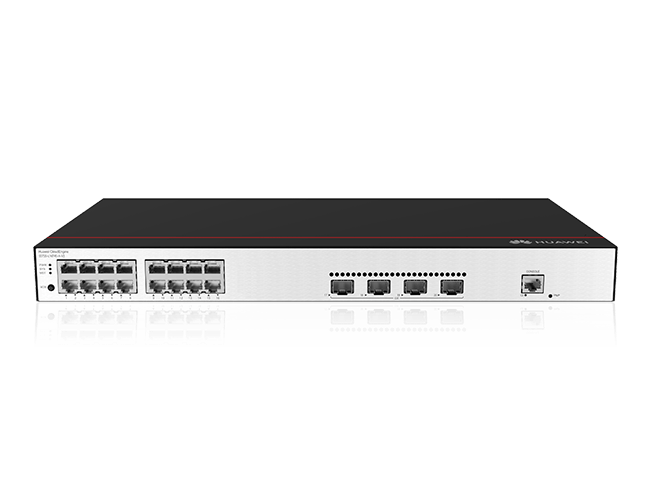

CloudEngine S5735-L16T4S-A-V2

• 16 个 10/100/1000Base-T 以太网端口，4 个千兆 SFP 端口
• 交流供电
• 包转发率：159 Mpps
• 交换容量：672 Gbps/6.72 Tbps

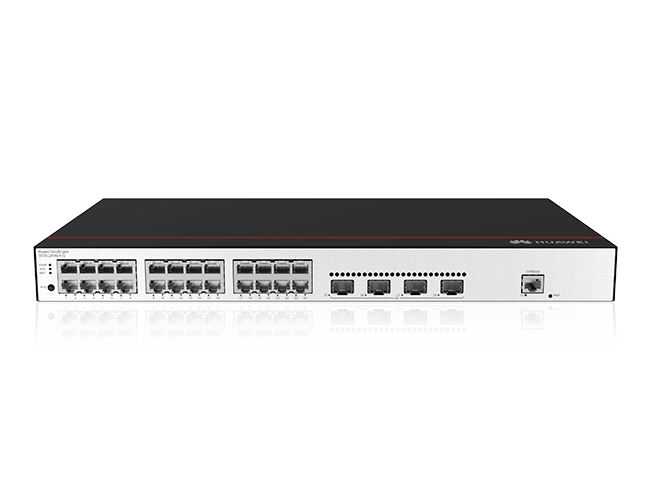

CloudEngine S5735-L24T4S-A-V2

• 24 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP 端口
• 交流供电
• 包转发率：171 Mpps
• 交换容量：672 Gbps/6.72 Tbps

CloudEngine S5735-L24P4S-A-V2

• 24 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP 端口
• 交流供电
• PoE+
• 包转发率：171 Mpps
• 交换容量：672 Gbps/6.72 Tbps

CloudEngine S5735-L24T4XE-A-V2

• 24 个 10/100/1000Base-T 以太网端口，4 个 10GE SFP+端口，2 个 12GE 堆叠口
• 交流供电
• 包转发率：171 Mpps
• 交换容量：672 Gbps/6.72 Tbps

CloudEngine S5735-L24T4XE-D-V2

• 24 个 10/100/1000Base-T 以太网端口，4 个 10GE SFP+端口，2 个 12GE 堆叠口
• 直流供电
• 包转发率：171 Mpps
• 交换容量：672 Gbps/6.72 Tbps

CloudEngine S5735-L24P4XE-A-V2

• 24 个 10/100/1000Base-T 以太网端口，4 个 10GE SFP+端口，2 个 12GE 堆叠口
• 交流供电
• PoE+
• 包转发率：171 Mpps
• 交换容量：672 Gbps/6.72 Tbps

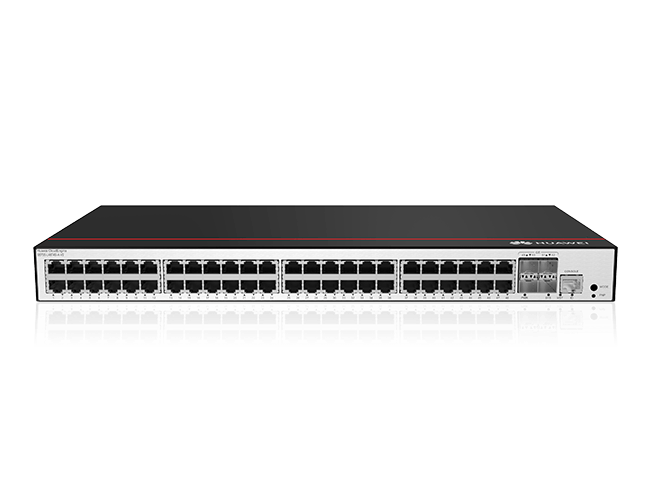

CloudEngine S5735-L48T4S-A-V2

• 48 个 10/100/1000Base-T 以太网端口，4 个千兆 SFP 端口
• 交流供电
• 包转发率：207 Mpps
• 交换容量：672 Gbps/6.72 Tbps

CloudEngine S5735-L48LP4S-A-V2

• 48 个 10/100/1000Base-T 以太网端口，4 个千兆 SFP 端口
• 交流供电
• PoE+
• 包转发率：207 Mpps
• 交换容量：672 Gbps/6.72 Tbps

CloudEngine S5735-L48T4XE-A-V2

• 48 个 10/100/1000Base-T 以太网端口，4 个 10GE SFP+端口，2 个 12GE 堆叠口
• 交流供电
• 包转发率：207 Mpps
• 交换容量：672 Gbps/6.72 Tbps

CloudEngine S5735-L48T4XE-D-V2

• 48 个 10/100/1000Base-T 以太网端口，4 个 10GE SFP+端口，2 个 12GE 堆叠口
• 直流供电
• 包转发率：207 Mpps
• 交换容量：672 Gbps/6.72 Tbps

CloudEngine S5735-L48P4XE-A-V2

• 48 个 10/100/1000Base-T 以太网端口，4 个 10GE SFP+端口，2 个 12GE 堆叠口
• 交流供电
• PoE+
• 包转发率：207 Mpps
• 交换容量：672 Gbps/6.72 Tbps

CloudEngine S5735-L48LP4XE-A-V2

• 48 个 10/100/1000Base-T 以太网端口，4 个 10GE SFP+端口，2 个 12GE 堆叠口
• 交流供电
• PoE+
• 包转发率：207 Mpps
• 交换容量：672 Gbps/6.72 Tbps

CloudEngine S5735-L24T8J4XE-A-V2

• 24 个 10/100/1000BASE-T 以太网端口，8 个 2.5GE SFP(可切换为 2 个 10GE SFP+)，4 个 10GE SFP+，2 个专用堆叠口
• 交流供电
• 包转发率：201Mpps
• 交换容量：672Gbps/6.72Tbps

产品特性和优势

灵活的以太组网

• 该系列交换机不仅支持传统的 STP/RSTP/MSTP 生成树协议，还支持业界最新的以太环网标准 ERPS。ERPS 是 ITU-T 发布的 G.8032 标准，该标准基于传统的以太网 MAC 和网桥功能，实现以太环网的毫秒级快速保护倒换。
• 该系列交换机支持 SmartLink 功能，通过多条链路接入到多台汇聚交换机上，实现了上行链路的备份，极大地提升了接入侧设备的可靠性。

多样的安全控制

• 该系列交换机支持 MAC 地址、802.1x 和 Portal 认证等多种安全认证方式，实现用户策略（VLAN、QoS、ACL）的动态下发。支持基于端口粒度的 802.1x 认证、MAC 认证和混合认证，支持通过授权 VLAN 实现 Guest VLAN/Restrict VLAN/Critical VLAN 功能。
• 该系列交换机支持完善的 DoS 类防攻击、用户类防攻击。其中，DoS 类防攻击主要针对交换机本身的攻击，包括 SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及 DHCP 服务器仿冒攻击、IP/MAC 欺骗、DHCP request flood、改变DHCP CHADDR 值等。
• 该系列交换机支持通过建立和维护 DHCP Snooping 绑定表，对不符合绑定表项的非法报文直接丢弃。利用 DHCP Snooping 的信任端口特性，还可以保证 DHCP 服务器的合法性。
• 该系列交换机支持 ARP 表项严格学习功能，可以防止因 ARP 欺骗攻击将交换机 ARP 表项占满，导致正常用户无法上网。
• 该系列交换机支持终端扫描：支持终端扫描功能，能扫描出终端类型、终端 IP、终端 MAC 和终端操作系统等组合功能。

简易的运行维护

• 该系列交换机支持华为 Easy Operation 简易运维方案，提供新入网设备 Zero-Touch 安装、故障设备更换免配置、USB 开局*、设备批量配置、批量远程升级等功能，便于安装、升级、业务发放和其他管理维护工作，大大降低了运维成本。该系列交换机支持 SNMPv1/v2c/v3、CLI（命令行） 、Web 网管、SSHv2.0 等多样化的管理和维护方式；支持 RMON、多日志主机、端口流量统计和网络质量分析，便于网络优化和改造。
• 该系列交换机支持 MUX VLAN 功能，MUX VLAN 分为主 VLAN 和从 VLAN，从 VLAN 又分为互通型从 VLAN 和隔离型从VLAN。主 VLAN 与从 VLAN 之间可以相互通信；互通型从 VLAN 内的端口之间互相通信；隔离型从 VLAN 内的端口之间不能互相通信。 支持 VCMP，VLAN 集中管理协议；支持 VBST，VLAN 生成树协议。

备注：可提供 USB 接口的交换机款型都可支持智能 iStack 堆叠

• 该系列交换机支持智能 iStack 堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上虚拟为一台交换机。
• iStack 堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。
• iStack 提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。
• iStack 简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。
• 该系列交换机部分款型支持两个专用堆叠口，解放上行端口，专用堆叠口免配置。

PoE 供电能力该系列交换机中的 PoE 款型支持如下能力：

• 快速 PoE：不同于一般交换机插入电源后 1~3 分钟左右才能实现对 PD 设备的供电，快速 PoE 支持秒级实现对 PD 设备的供电。当 PoE 交换机掉电重启时，不需要等待交换机重启完成才继续为 PD 供电，只要交换机上电就可以继续为 PD 设备供电，极大缩短 PD 设备掉电的时间。
• 永久 PoE：交换机重启时（如软件版本升级时重启） ，对下挂PD 设备供电不会中断，保证交换机重启过程中 PD 不掉电，实现 PoE 供电零中断。

网络切片功能

• 该系列交换机提供 VLAN 网络分片功能，可以满足不同业务、不同客户的不同 SLA 要求。基于 QoS，实现业务隔离和带宽保证，切片之间可以完全隔离互不影响，流量在物理层隔离，业务在同一张物理网络上进行网络分片。网络切片技术可应用在接入层、汇聚层、核心层，满足园区新业务的差异化 SLA 诉求。

智能升级

• 基于华为在线升级平台（HOUP） ，该系列交换机支持智能升级，从HOUP 获得版本升级路径并下载新版本升级，升级过程高度自动化，真正做到了一键升级；且支持预加载版本，极大缩短升级时间，减少了业务中断的时间。
• 智能升级极大地简化了设备升级操作，使得客户自主升级版本成为可能，极大地降低了客户的维护成本。另外，借助 HOUP平台的升级策略规范升级路径，极大降低了升级失败的风险。

智能运维

• 该系列交换机支持 Telemetry 技术，实时采集设备数据并上送至华为 iMaster NCE 园区网络分析组件 CampusInsight，CampusInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。
• 该系列交换机支持 WebMaster 解决方案，WebMaster 是内嵌式本地化管理平台，支持拓扑自动发现，拓扑、网元、设备告警等整网可视，对交换机，AR，AP 统一管理，无需额外部署网管平台。整网界面化操作，可实现向导式业务创建、整网一键批量升级、设备免配置替换、网元自动认证纳管、误联线环路检测和自动破环等能力，一台设备即可实现整个园区网络可视、可管、可控。

云管理

• 通过华为云管理平台可对该系列交换机进行云端配置、监控、巡检等，减少现场的部署和运维人力投入，从而降低网络OPEX。
• 该系列交换机同时支持云管理和本地管理两种模式，可以根据需求在两种模式中切换，实现平滑演进的同时保护客户投资。

OPS

• OPS（Open Programmability System） ，是基于Python 语言的开放可编程系统。IT 管理员可以通过 Python 脚本对交换机进行运维功能的编程，快速实现功能创新，实现智能化运维。

License 授权

华为 CloudEngine S5735-L-V2 系列交换机支持传统的按特性 License 授权模式和智简网络统一软件包（Huawei IDN one software，以下简称 N1 模式）授权模式，N1 模式面向以企业私有云方式部署的智简网络解决方案场景，简化了客户购买、升级软件服务的体验。

N1 模式软件包特性

交换机功能 N1 基本软件 N1 基础包 N1 高级包基本网络功能：

二层基本功能、IPv4、IPv6 等交换机基本功能特性√ √ √基于控制器的基础网络自动化：

网元管理：设备纳管、拓扑管理与发现用户接入认证CampusInsight 网络智能分析基础功能× √ √高阶的网络自动化和智能运维：

业务随行、CampusInsight 应用分析功能、CampusInsight 的终端即插即用× × √产品规格CloudEngine S5735-L-V2 系列：

项目 CloudEngine

S5735-L8T4S-A-V2 CloudEngine S5735-L8P4S-A-V2 CloudEngine S5735-L10T4X-A-V2 CloudEngine S5735-L8P2T4X-A-V2固定端口 8 个10/100/1000BASE-T以太网端口，4 个千兆SFP 端口8 个 10/100/1000BASE-T 以太网端口（PoE+），4 个千兆 SFP端口10 个10/100/1000Base-T以太网端口, 4 个 10GE SFP+端口8 个 10/100/1000Base-T 以太网端口(PoE+), 2个 10/100/1000Base-T ports, 4 个 10GE SFP+端口机箱尺寸（宽 x深 x 高，单位：

mm）250 x 180 x 43.6 320 x 210 x 43.6 250 x 180 x 43.6 320 x 210 x 43.6机箱高度 1 U 1 U 1 U 1 U满配重量（含包材）2.22 kg 3.05 kg 2.22kg 3.06kg电源类型 内置 AC 电源 内置 AC 电源 内置 AC 电源 内置 AC 电源额定电压 100-240V AC；50/60 Hz 100-240V AC；50/60 Hz 100-240V AC；50/60 Hz 100-240V AC；50/60 Hz最大电压 交流输入：90-264V AC, 45-65 Hz

• 交流输入：90-300V AC, 45-65 Hz
• 交流输入：90-290V AC, 45-65 Hz
• 交流输入：90-300V AC, 45-65 Hz最大功耗 21.52 W 不带 PoE：25.09 W 29.54 W 不带 PoE：32.33 W项目 CloudEngine

S5735-L8T4S-A-V2 CloudEngine S5735-L8P4S-A-V2 CloudEngine S5735-L10T4X-A-V2 CloudEngine S5735-L8P2T4X-A-V2

• 带 PoE：166.65 W (PoE：125 W)
• 带 PoE：151.85 W（PoE：125 W)噪声 常温声功率：

44.5dB (A)

• 高温声功率：53dB (A)
• 常温声压：32.5dB (A)
• 常温声功率：47dB (A)
• 高温声功率：57.3dB (A)
• 常温声压：35dB (A)
• 常温声功率：

44.5dB (A)

• 高温声功率:：53dB (A)
• 常温声压：32.5dB (A)
• 常温声功率：47dB (A)
• 高温声功率：57.3dB (A)
• 常温声压：35dB (A)长期运行温度 -5°C ~ +50°C -5°C ~ +50°C -5°C ~ +50°C -5°C ~ +50°C存储温度 -40°C ~ +70°C -40°C ~ +70°C -40°C ~ +70°C -40°C ~ +70°C相对湿度 5% ~ 95% (无凝露) 5% ~ 95% (无凝露) 5% ~ 95% (无凝露) 5% ~ 95% (无凝露)电源口防雷 差模: ± 6 kV
• 共模: ± 6 kV
• 差模: ± 6 kV
• 共模: ± 6 kV
• 差模: ± 6 kV
• 共模: ± 6 kV
• 差模: ± 6 kV
• 共模: ± 6 kV散热方式 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速项目 CloudEngine

S5735-L16T4S-A-V2 CloudEngine S5735-L24T4S-A-V2 CloudEngine S5735-L24P4S-A-V2 CloudEngine S5735-L24T4XE-A-V2固定端口 16 个10/100/1000Base-T以太网端口, , 4 个千兆SFP 端口24 个10/100/1000Base-T以太网端口, 4 个千兆SFP 端口24 个10/100/1000Base-T以太网端口(PoE+), 4个千兆 SFP 端口24 个10/100/1000Base-T以太网端口, 4 个 10GE SFP+端口，2 个专用堆叠口机箱尺寸（宽 x 深 x高，单位：mm）442 x 220 x 43.6 442 x 220 x 43.6 442 x 220 x 43.6 442 x 220 x 43.6机箱高度 1 U 1 U 1 U 1 U满配重量（含包材） 3.34kg 3.44 kg 3.79 kg 3.46 kg电源类型 内置 AC 电源 内置 AC 电源 内置 AC 电源 内置 AC 电源额定电压 100-240V AC；50/60 Hz 100-240V AC；50/60 Hz 100-240V AC；50/60 Hz 100-240V AC；50/60 Hz最大电压 交流输入：90-264V AC, 45-65 Hz

• 交流输入：90-264V AC, 45-65 Hz
• 交流输入：90-290V AC, 45-65 Hz
• 交流输入：90-264V AC, 45-65 Hz项目 CloudEngine

S5735-L16T4S-A-V2 CloudEngine S5735-L24T4S-A-V2 CloudEngine S5735-L24P4S-A-V2 CloudEngine S5735-L24T4XE-A-V2最大功耗 28.84 W 33.04 W 不带 PoE：43.35 W

• 带 PoE：484.91 W(PoE：:400W）37.03 W噪声 常温声功率：47dB (A)
• 高温声功率：51dB (A)
• 常温声压：35dB (A)
• 常温声功率：47dB (A)
• 高温声功率：51dB (A)
• 常温声压：35dB (A)
• 常温声功率：

49.3dB (A)

• 高温声功率：63dB (A)
• 常温声压：37.3dB (A)
• 常温声功率：47dB (A)
• 高温声功率：51dB (A)
• 常温声压：35dB (A)长期运行温度 -5°C ~ +50°C -5°C ~ +50°C -5°C ~ +50°C -5°C ~ +50°C存储温度 -40°C ~ +70°C -40°C ~ +70°C -40°C ~ +70°C -40°C ~ +70°C相对湿度 5% ~ 95% (无凝露) 5% ~ 95% (无凝露) 5% ~ 95% (无凝露) 5% ~ 95% (无凝露)电源口防雷 差模: ± 6 kV
• 共模: ± 6 kV
• 差模: ± 6 kV
• 共模: ± 6 kV
• 差模: ± 6 kV
• 共模: ± 6 kV
• 差模: ± 6 kV
• 共模: ± 6 kV散热方式 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速项目 CloudEngine

S5735-L24T4XE-D-V2 CloudEngine S5735-L24P4XE-A-V2 CloudEngine S5735-L48T4S-A-V2 CloudEngine S5735-L48LP4S-A-V2固定端口 24 个10/100/1000Base-T以太网端口, 4 个 10GE SFP+端口，2 个专用堆叠口24 个10/100/1000Base-T以太网端口(PoE+), 4个 10GE SFP+端口，2个专用堆叠口48 个10/100/1000Base-T以太网端口,4 个千兆SFP 端口48 个10/100/1000Base-T以太网端口(PoE+), 4个千兆 SFP 端口机箱尺寸（宽 x 深 x高，单位：mm）442 x 220 x 43.6 442 x 220 x 43.6 442 x 220 x 43.6 442 x 220 x 43.6机箱高度 1 U 1 U 1 U 1 U满配重量（含包材） 3.44 kg 3.81 kg 3.59 kg 4.29 kg电源类型 内置 DC 电源 内置 AC 电源 内置 AC 电源 内置 AC 电源额定电压 -48V DC～-60V DC 100-240V AC；50/60 Hz 100-240V AC；50/60 Hz 100-240V AC；50/60 Hz最大电压 -38.4V DC～-72V DC 交流输入：90- 交流输入：90- 交流输入：90-项目 CloudEngine

S5735-L24T4XE-D-V2 CloudEngine S5735-L24P4XE-A-V2 CloudEngine S5735-L48T4S-A-V2 CloudEngine S5735-L48LP4S-A-V2 290V AC, 45-65 Hz 264V AC, 45-65 Hz 290V AC, 45-60 Hz最大功耗 36.33 W 不带 PoE：55.4 W

• 带 PoE：496.08 W(PoE：400W）43.3 W 不带 PoE：63.7 W
• 带 PoE：462.8 W(PoE：380W）噪声 常温声功率：47dB (A)
• 高温声功率：51dB (A)
• 常温声压：35dB (A)
• 常温声功率：

49.3dB (A)

• 高温声功率：63dB (A)
• 常温声压：37.3dB (A)
• 常温声功率：

46.6dB (A)

• 高温声功率：

54.3dB (A)

• 常温声压：34.6dB (A)
• 常温声功率：

49.3dB (A)

• 高温声功率：63dB (A)
• 常温声压：37.3dB (A)长期运行温度 -5°C ~ +50°C -5°C ~ +50°C -5°C ~ +50°C -5°C ~ +50°C存储温度 -40°C ~ +70°C -40°C ~ +70°C -40°C ~ +70°C -40°C ~ +70°C相对湿度 5% ~ 95% (无凝露) 5% ~ 95% (无凝露) 5% ~ 95% (无凝露) 5% ~ 95% (无凝露)电源口防雷 差模: ± 2 kV
• 共模: ± 4 kV
• 差模: ± 6 kV
• 共模: ± 6 kV
• 差模: ± 6 kV
• 共模: ± 6 kV
• 差模: ± 6 kV
• 共模: ± 6 kV散热方式 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速项目 CloudEngine

S5735-L48T4XE-A-V2 CloudEngine S5735-L48T4XE-D-V2 CloudEngine S5735-L48P4XE-A-V2 CloudEngine S5735-L48LP4XE-A-V2固定端口 48 个10/100/1000Base-T以太网端口, 4 个 10GE SFP+端口，2 个专用堆叠口48 个10/100/1000Base-T以太网端口, 4 个 10GE SFP+端口，2 个专用堆叠口48 个10/100/1000Base-T以太网端口(PoE+), 4个 10GE SFP+端口，2个专用堆叠口48 个10/100/1000Base-T以太网端口, 4 个 10GE SFP+端口，2 个专用堆叠口机箱尺寸（宽 x 深 x高，单位：mm）442 x 220 x 43.6 442 x 220 x 43.6 442 x 420 x 43.6 442 x 220 x 43.6机箱高度 1 U 1 U 1 U 1 U满配重量（含包材） 3.62 kg 3.6 kg 8.9 kg 4.32 kg电源类型 内置 AC 电源 内置 DC 电源 AC 供电，1 个可插拔电源内置 AC 电源额定电压 100-240V AC；50/60 -48V DC～-60V DC 100-240V AC；50/60 100-240V AC；50/60项目 CloudEngine

S5735-L48T4XE-A-V2 CloudEngine S5735-L48T4XE-D-V2 CloudEngine S5735-L48P4XE-A-V2 CloudEngine S5735-L48LP4XE-A-V2 Hz Hz Hz最大电压 交流输入：90-264V AC, 45-65 Hz

• -38.4V DC～-72V DC
• 交流输入：90-290V AC, 45-60 Hz
• 交流输入：90-290V AC, 45-65 Hz最大功耗 49.48 W 48.42 W 不带 PoE：76.66W
• 带 PoE：

993.74W(PoE：

846W）

• 不带 PoE：65.7W
• 带 PoE：

464.8W(PoE：380 W）噪声 常温声功率：

46.6dB (A)

• 高温声功率：

54.3dB (A)

• 常温声压：34.6dB (A)
• 常温声功率：

46.6dB (A)

• 高温声功率：

54.3dB (A)

• 常温声压：34.6dB (A)
• 常温声功率：

49.3dB (A)

• 高温声功率：63dB (A)
• 常温声压：37.3dB (A)
• 常温声功率：

49.3dB (A)

• 高温声功率：63dB (A)
• 常温声压：37.3dB (A)长期运行温度 -5°C ~ +50°C -5°C ~ +50°C -5°C ~ +50°C -5°C ~ +50°C存储温度 -40°C ~ +70°C -40°C ~ +70°C -40°C ~ +70°C -40°C ~ +70°C相对湿度 5% ~ 95% (无凝露) 5% ~ 95% (无凝露) 5% ~ 95% (无凝露) 5% ~ 95% (无凝露)电源口防雷 差模: ± 6 kV
• 共模: ± 6 kV
• 差模: ± 2 kV
• 共模: ± 4 kV
• 差模: ± 6 kV
• 共模: ± 6 kV
• 差模: ± 6 kV
• 共模: ± 6 kV散热方式 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速项目 CloudEngine S5735-L24T8J4XE-A-V2固定端口 24 个 10/100/1000BASE-T 以太网端口，8 个 2.5GE SFP(可切换为 2 个 10GE SFP+)，4 个 10GE SFP+，2 个专用堆叠口机箱尺寸（宽 x 深 x 高，单位：

mm）442 x 420 x 43.6机箱高度 1 U满配重量（含包材） 6.58 kg电源类型 内置 AC 电源额定电压 交流输入：100V AC～240V AC；50/60Hz

• 高压直流输入：110V DC～250V DC最大电压 交流输入：90V AC～264V AC；47Hz～63Hz项目 CloudEngine S5735-L24T8J4XE-A-V2
• 高压直流输入：88V DC～300V DC最大功耗 55.12 W噪声 常温声功率：46.6dB (A)
• 高温声功率：54.3dB (A)
• 常温声压：34.6dB (A)长期运行温度 -5°C ~ +50°C存储温度 -40°C ~ +70°C相对湿度 5% ~ 95% (无凝露)电源口防雷 差模: ± 6 kV
• 共模: ± 6 kV散热方式 风冷散热，智能调速

业务特性

特性 特性描述MAC 支持 MAC 地址自动学习和 MAC 老化支持最大 32K 个 MAC 条目支持静态 MAC、动态 MAC 管理支持静态、动态、黑洞 MAC 表项支持源 MAC 地址过滤支持接口 MAC 地址学习个数限制VLAN 特性 支持 4K VLAN支持 Voice VLAN支持 MUX VLAN 功能支持 VLAN Stacking、VLAN Mapping支持 LNP、VCMP、GVRP 协议支持基本 QinQ、灵活 QinQ二层环网协议 支持 SmartLink 树型拓朴和 SmartLink 多实例，提供主备链路的毫秒级保护支持 ERPS 以太环保护协议（G.8032）支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）、MSTP（IEEE 802.1s）和 VBST协议支持 BPDU 保护、根保护和环回保护支持 BPDU Tunnel支持智能以太保护 SEP 协议探测协议 支持 LBDT、L2PT、DLDP支持 SmartLink、MonitorLink支持 802.1ag、802.3ah、Y.1731组播 支持 PIM DM、PIM SM、PIM SSM支持 IGMP v1/v2/v3、IGMP v1/v2/v3 Snooping 及 MLD Snooping支持 IPv4 组播路由、IPv6 组播路由和组播负载分担支持基于端口的组播流量统计支持组播 VLAN、组播静态 MAC IP 业务 支持 IPv4、IPv6 协议栈支持 ARP支持 ND（Neighbor Discovery）支持 DNS支持 DHCPv4 Client、DHCPv4 Relay、DHCPv4 Server、DHCPv4 Snooping支持 DHCPv6 Client、DHCPv6 Relay、DHCPv6 Server、DHCPv6 Snooping支持 IPv4/v6 Ping 和 Tracert、IPv4/v6 Telnet IP 路由 支持静态路由、路由策略、策略路由支持 RIPv1/v2、RIPng、OSPFv2、OSPFv3最大 4096 个 FIBv4 条目最大 2048 个 FIBv6 条目可靠性 支持 LACP支持 VRRP支持 BFD支持 LLDP用户接入与认证 支持 AAA、Radius、Radius over DTLS 和 HWTACACS 等多种认证方式支持策略联动支持终端识别、防私接功能支持 802.1X 认证、MAC 认证和 portal 认证QoS/ACL 支持对端口进行速率限制支持报文重定向支持基于端口的流量监管，支持双速三色 CAR 功能每端口支持 8 个队列支持 SP、DRR、WDRR、SP+DRR、SP+WDRR 队列调度算法支持队列 WRED支持报文的 802.1p 和 DSCP 优先级标记支持 L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源 MAC 地址、目的 MAC地址、源 IP 地址、目的 IP 地址、TCP/UDP 协议源/目的端口号、协议、VLAN 的包过滤功能支持基于队列限速和端口整形的功能支持 VLAN 切片安全特性 用户分级管理和口令保护支持防止 DOS、ARP 攻击功能、ICMP 防攻击支持 IP、MAC、端口、VLAN 的组合绑定支持端口隔离、端口安全、Sticky MAC支持 ARP 安全：ARP Snooping、ND Snooping、ARP 报文冲突检测、支持动态ARP 检测（DAI）、支持出口 ARP 检测（EAI）支持黑洞 MAC 地址支持端口的未知单播、未知组播、广播风暴抑制支持 IEEE 802.1X 认证，支持单端口最大用户数限制支持源防攻击 IPSG支持 PKI（公钥基础设施 Public Key Infrastructure）支持 SSH V2.0支持 HTTPS支持 CPU 保护功能支持 CPU 防攻击功能支持黑名单和白名单支持主机入侵防御系统 HIPS、联邦信息处理标准 FIPS支持 SAVI网络管理与监控 支持智能堆叠 iStack、堆叠快速升级支持 9 机堆叠支持 SNMPv1/v2c/v3支持基于 Netconf/Yang 的云管理支持 eSight 网管系统、支持 WEB 网管特性支持 RMON支持 iPCA、sFlow、NQA、Telemetry支持端口镜像、流镜像、RSPAN支持注册中心开局和 SZTP 开局支持 RESTCONF、gRPC、EVA网络维护 支持 Telnet 远程配置、维护支持 Ping、Tracert支持虚拟电缆检测（Virtual Cable Test）支持 FTP、SFTP、TFTP 文件管理支持时间管理支持 CPU、内存资源监控支持系统日志、分级告警支持热补丁支持用户操作日志支持 802.3az 能效以太网 EEE支持配置回滚支持 Webmaster 管理互通性 VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通）

组网应用

中大型企业园区应用场景

CloudEngine S5735-L-V2 系列交换机可以部署在企业网的接入层，构建高性能、高可靠的企业网络。

订购信息

CloudEngine S5735-L-V2 系列交换机及配件选购一览表

成交价格以在线询价为准。
