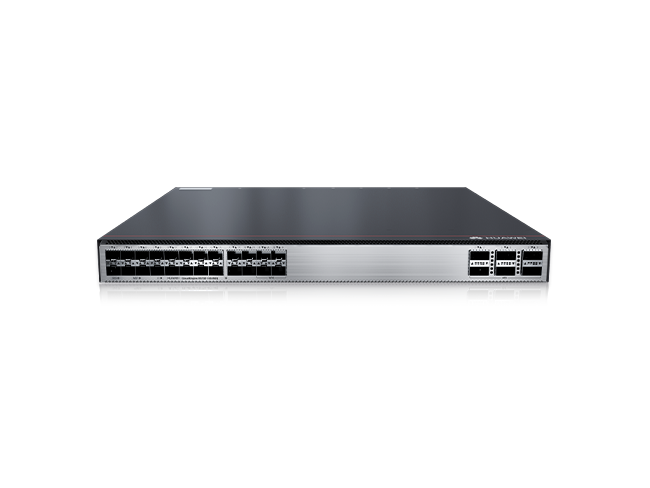

CloudEngine S5732-H系列全光交换机-光纤网络交换机

CloudEngine S5732-H系列全光交换机是华为公司全新研发的增强型千兆接入交换机，可以提供全千兆光口接入及固定40GE上行端口，是大中型园区网络汇聚和接入，园区分支及小型园区网络核心的最佳选择。

产品型号

CloudEngine S5732-H24S6Q、CloudEngine S5732-H48S6Q

技术规格

CloudEngine S5732-H24S6Q / CloudEngine S5732-H48S6Q

产品介绍

CloudEngine S5732-H 系列全光交换机 1 CloudEngine S5732-H系列全光交换机CloudEngine S5732-H系列新一代增强型全光千兆/万兆混合交换机，可提供24口或48口全光接入端口，及6*40GE上行端口。

产品概述

CloudEngine S5732-H 系列交换机是华为公司推出的新一代增强型全光口以太网交换机，基于华为公司统一的VRP（Versatile Routing Platform）软件平台，具备有线无线深度融合能力，支持随板AC，最多可管理1K AP；具备业务随行能力，提供一致的用户体验；具备VXLAN 能力，支持网络虚拟化功能，满足园区网络一网多用的需求；同时，该系列交换机内置安全探针，支持异常流量检测、加密流量的威胁分析，以及全网威胁诱捕等功能，是大中型园区网汇聚/接入、小型园区网核心以及数据中心接入的理想选择。

产品型号和外观

CloudEngine S5732-H 系列交换机包括如下款型：

CloudEngine S5732-H24S6Q

• 20 个千兆 SFP，4 个万兆 SFP+，6 个 40GE QSFP+
• 支持 1+1 电源备份
• 包转发率：522Mpps
• 交换容量：2.56/25.6Tbps

CloudEngine S5732-H48S6Q

• 44 个千兆 SFP，4 个万兆 SFP+，6 个 40GE QSFP+
• 支持 1+1 电源备份
• 包转发率：558Mpps
• 交换容量：2.56/25.6Tbps CloudEngine S5732-H 系列全光交换机 2

产品特性和优势

让网络更敏捷地为业务服务

• 该系列交换机内置高速灵活的处理器芯片，针对以太网专属设计，凭借其灵活的报文处理及流量控制能力，深入贴近业务，满足现在及未来的各种挑战，助力客户构建弹性扩展的网络。
• 该系列交换机支持完全自定义流量的转发模式、转发行为和查找算法。通过微码编程实现新业务，客户无需更换新的硬件，快速灵活，6 个月即可上线。
• 该系列交换机在完全覆盖传统交换机能力基础上，通过开放接口和自定义转发流程，满足企业定制化业务诉求。企业既可以直接利用多层次的开放接口自主开发新的协议、功能，也可以将诉求交由厂商，与厂商共同开发完成，打造企业专属园区网络。

更敏捷地实现丰富业务特性

• 该系列交换机具备融合AC 的功能，可最大管理1K AP，相比独立AC，用户可节省包括设备购买、安装部署及日常运维管理在内的费用；同时，有线无线深度融合突破了独立AC 转发性能的瓶颈，从容面向高速无线时代。
• 该系列交换机支持统一用户管理功能，屏蔽了接入层设备能力和接入方式的差异，支持802.1X/MAC/Portal等多种认证方式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控，实现了从“以设备管理为中心”到“以用户体验为中心”的飞跃。
• 该系列交换机提供高品质的QoS（Quality of Service）能力，具备完善的队列调度算法、拥塞控制算法，创新的优先级调度算法和多级队列调度机制，能够对数据流实现多级的精确调度，从而满足企业不同用户终端、不同业务种类的服务质量要求。

备注：CloudEngine S5732-H 系列交换机默认可管理16 个 AP，如有更多 AP 管理需求，可按需购买 license更敏捷地实现网络精准管理

• 该系列交换机支持iPCA 网络包守恒算法，改变了传统利用模拟流量做故障定位的检测模型，可对任意业务流随时随地逐点检测网络质量，无需额外开销；可在短时间内立刻检测业务闪断性故障，检测直接精准到故障端口，实现从“粗放式运维”到“精准化运维”的大转变。
• 该系列交换机支持TWAMP 双向主动测量协议，精确测量任意IP 链路的性能，轻松获取整网IP 性能，无须专用探针器或专有协议。
• 该系列交换机支持SVF 超级虚拟交换网功能，作为Parent交换机，使得原来“小型核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，简化网络管理。
• 该系列交换机把WLAN 领域中“AC 管理 AP”的优秀实践应用到“交换机管理接入交换机”上，实现了智能化的“Easy Deploy”方案，开局时接入交换机和AP“零配置” 。Easy Deploy 方案中 Commander交换机收集下挂Client 的拓扑信息，并基于拓扑保存 Client 对应的启动信息；支持Client 免配置更换。支持对Client 批量下发配置和脚本，并支持对配置下发结果进行查询。Commander交换机支持收集并显示整网能耗信息。

灵活的以太组网

• 该系列交换机不仅支持传统的STP/RSTP/MSTP生成树协议，还支持华为自主创新的SEP 智能以太保护技术和业界最新的以太环网标准ERPS。SEP 是一种专用于以太链路层的环网协议，适用于半环、整环、级连环等各种组网，其协议简单可靠、维护方便，并提供 50ms 的快速业务倒换。ERPS 是 ITU-T 发布的 G.8032 标准，该标准基于传统的以太网MAC 和网桥功能，实现以太环网的毫秒级快速保护倒换。
• 该系列交换机支持SmartLink和 VRRP 功能，通过多条链路接入到多台汇聚交换机上，SmartLink/VRRP实现了上行链路的备份，极大地提升了接入侧设备的可靠性。

CloudEngine S5732-H 系列全光交换机 3完善的 VPN 隧道

• 该系列交换机支持MPLS 功能，可作为高质量企业专线接入设备。
• 该系列交换机支持下接不同的VPN 用户，通过路由多实例，实现了不同用户的隔离；上行通过一个共用的物理接口连接到PE 设备，减少单个VPN 用户对网络部署的投资。

多样的安全控制

• 该系列交换机支持802.1x 认证、MAC 认证、Portal 认证、混合认证，实现VLAN、QoS、ACL 等用户策略的动态下发，支持对用户分组管理。
• 该系列交换机支持完善的DoS 类防攻击、用户类防攻击。其中，DoS 类防攻击主要针对交换机本身的攻击，包括SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及DHCP 服务器仿冒攻击、IP/MAC 欺骗、DHCP Request flood、改变DHCP CHADDR值等。
• 通过建立和维护DHCP Snooping绑定表，该系列交换机支持对不符合绑定表项的非法报文直接丢弃。利用DHCP Snooping 的信任端口特性，还可以保证DHCP 服务器的合法性。
• 该系列交换机支持ARP 表项严格学习功能，可以防止因ARP 欺骗攻击导致正常用户无法上网。

成熟的 IPv6 特性

• 该系列交换机基于成熟稳定的VRP 平台，支持IPv4/IPv6 双协议栈、IPv6 路由协议（RIPng/OSPFv3/BGP4＋/ISIS for IPv6）。
• 该系列交换机支持部署在纯IPv4 或 IPv6 网络，也可以部署在IPv4 与 IPv6 共存的网络，充分满足网络从IPv4 向 IPv6 过渡的需求。

智能的 iStack 堆叠

• 该系列交换机支持iStack堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上组合成一台虚拟交换机。
• iStack 堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。
• iStack 提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。
• iStack 简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。

VXLAN 特性

• 该系列交换机支持VXLAN 特性，支持集中式网关和分布式网关部署方式，支持BGP-EVPN 协议实现VXLAN 隧道动态建立，并且可以通过Netconf/YANG进行配置。
• 该系列交换机支持通过VXLAN，构建统一虚拟交换网（UVF） ，实现在同一张物理网络上进行多套业务网络或租户网络的融合部署，业务/租户网络彼此安全隔离，真正实现了“一网多用” 。在满足不同业务/客户的数据承载需求的同时，节省网络重复建设成本，提升网络资源使用效率。

智能运维

• 该系列交换机支持Telemetry技术，实时采集设备数据并上送至华为iMaster NCE园区网络分析组件CampusInsight，CampusInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。

CloudEngine S5732-H 系列全光交换机 4

• 该系列交换机支持音视频业务的智能运维，基于增强型媒体传输质量指标（Enhanced Media Delivery Index，eMDI）特性，将设备作为监控节点周期统计并上报音视频业务类指标参数至iMaster NCE园区网络分析组件CampusInsight，由CampusInsight 结合多个节点的监控结果，对音视频业务质量类故障进行快速定界。

智能升级

• 基于华为在线升级平台（HOUP） ，该系列交换机支持智能升级，从HOUP 获得版本升级路径并下载新版本升级，升级过程高度自动化，真正做到了一键升级；且支持预加载版本，极大缩短升级时间，减少了业务中断的时间。
• 智能升级极大地简化了设备升级操作，使得客户自主升级版本成为可能，极大地降低了客户的维护成本。另外，借助HOUP平台的升级策略规范升级路径，极大降低了升级失败的风险。

大数据安全协防

• 该系列交换机通过 Netstream 采集园区网络数据，上报给华为HiSec Insight大数据安全分析系统，进行网络的安全威胁事件信息检测和全网的安全态势展示，进一步地可自动或手动对安全威胁事件做出相应处理。HiSec Insight将此策略联动给iMaster NCE-Campus(或 Agile Controller)，由控制器自动下发策略给交换机进行安全事件处理，保障园区网络安全。
• 该系列交换机支持加密通信分析（Encrypted Communication Analytics）功能，设备内置ECA 探针，结合Netstream 采样和 SA（Service awareness）提取加密流的特征，形成Metadata上报给华为HiSec Insight大数据安全分析系统，利用AI 算法训练流量模型，对提取的加密流量特征进行比对，从而识别恶意流量。HiSec Insight 对检测结果进行可视化展示，并给出威胁处理意见，结合控制器自动隔离威胁，保障园区网络安全。
• 该系列交换机支持安全诱捕（Deception）功能，交换机作为传感器，感知网络中存在的IP 地址扫描和端口扫描等威胁行为，将威胁流量引流至诱捕系统中的蜜罐进行下一步检查。蜜罐通过跟威胁流量的发起方进行深度交互，记录发起方的各种应用层攻击手段，上报安全日志给HiSec Insight。HiSec Insight分析安全日志，认定可疑流量为攻击行为，给出告警和处理建议。

管理员确认后，HiSec Insight把联动策略下发给iMaster NCE-Campus(或 Agile Controller)控制器，由控制器把联动命令下发给交换机进行安全事件处理，保障园区网络的安全。

云管理

• 通过华为云管理平台可对该系列交换机进行云端配置、监控、巡检等，减少现场的部署和运维人力投入，从而降低网络OPEX。
• 该系列交换机同时支持云管理和本地管理两种模式，可以根据需求在两种模式中切换，实现平滑演进的同时保护客户投资。

OPS 开放可编程系统

• OPS（Open Programmability System）是基于Python 语言的开放可编程系统，IT 管理员可以通过Python 脚本对交换机进行运维功能的编程，快速实现功能创新，实现智能化运维。

License 授权

华为 CloudEngine S5732-H 支持传统的按特性License 授权模式和智简网络统一软件包（Huawei IDN one software，以下简称 N1 模式）授权模式，N1 模式面向以企业私有云方式部署的智简网络解决方案场景，简化了客户购买、升级软件服务的体验。

N1 模式软件包特性

交换机功能 N1 基本软件 N1 基础包 N1 高级包基本网络功能： √ √ √CloudEngine S5732-H 系列全光交换机 5交换机功能 N1 基本软件 N1 基础包 N1 高级包二层基本功能、IPv4、IPv6、MPLS、SVF 等交换机基本功能特性基于控制器的基础网络自动化：

基础自动化：即插即用、SSID 与 AP 组管理基础监控：应用可视化网元管理：镜像、拓扑管理与发现WLAN 增强：<128 AP 的漫游与调优用户接入认证× √ √高阶的网络自动化和智能运维：

VxLAN、业务随行、CampusInsight基础功能× × √备注：V200R019C00及以后版本支持N1 商业模式产品规格项目 CloudEngine S5732-H24S6Q CloudEngine S5732-H48S6Q固定端口 20 个千兆 SFP，4 个万兆 SFP+，6 个 40GE QSFP+44 个千兆 SFP，4 个万兆 SFP+，6 个 40GE QSFP+机箱尺寸（宽x 深 x高，单位：mm）442x420x43.6 442x420x43.6机箱高度 1U 1U满配重量 8.9kg 9.2kg电源类型 600W AC 电源

• 1000W DC 电源
• 600W AC 电源
• 1000W DC 电源额定电压 交流输入（600W AC）：100-240V AC；

50/60Hz

• 直流输入（1000W DC）：-48- -60V DC
• 交流输入（600W AC）：100-240V AC；

50/60Hz

• 直流输入（1000W DC）：-48- -60V DC最大电压 交流输入（600W AC）：90-290V AC；

45Hz-65Hz

• 高压直流输入（600W AC）：190-290V DC（满足 240V 高压直流认证）
• 直流输入（1000W DC）：-36- -72V DC
• 交流输入（600W AC）：90-290V AC；

45Hz-65Hz

• 高压直流输入（600W AC）：190-290V DC（满足 240V 高压直流认证）
• 直流输入（1000W DC）：-36- -72V DC最大功耗 229W 255W噪声 常温声功率：65dB(A)
• 高温声功率：88dB(A)
• 常温声功率：65dB(A)
• 高温声功率：88dB(A) CloudEngine S5732-H 系列全光交换机 6项目 CloudEngine S5732-H24S6Q CloudEngine S5732-H48S6Q
• 常温声压：52dB(A) 常温声压：52dB(A)工作温度 -5℃～45℃ -5℃～45℃存储温度 -40℃～70℃ -40℃～70℃相对湿度 5%～95%（无凝露） 5%～95%（无凝露）电源口防雷 AC 电源口：差模±6kV，共模±6kV
• DC 电源口：差模±2kV，共模±4kV
• AC 电源口：差模±6kV，共模±6kV
• DC 电源口：差模±2kV，共模±4kV散热方式 风冷散热，智能调速，风扇可插拔 风冷散热，智能调速，风扇可插拔

业务特性

特性 特性描述MAC 地址表 遵循 IEEE 802.1d 标准支持 MAC 地址自动学习和老化支持静态、动态、黑洞MAC 表项支持源 MAC 地址过滤支持接口 MAC 地址学习个数限制VLAN 特性 支持 4K 个 VLAN支持 Guest VLAN、Voice VLANs支持 GVRP 协议支持 MUX VLAN功能支持基于 MAC/协议/IP 子网/策略/端口的 VLAN支持 VLAN Mapping功能环网保护技术 支持 RRPP 环型拓扑和RRPP 多实例支持 SmartLink树型拓朴和SmartLink 多实例，提供主备链路的毫秒级保护支持智能以太保护SEP 协议支持 ERPS 以太环保护协议（G.8032）支持 BFD For OSPF/ISIS/VRRP/PIM协议支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）协议支持 BPDU 保护、根保护和环回保护CloudEngine S5732-H 系列全光交换机 7特性 特性描述MPLS 支持 MPLS L3VPN支持 MPLS L2VPN（VPWS/VPLS）支持 MPLS-TE支持 MPLS QoS IP 路由 静态路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略互通性 VBST 基于 VLAN 生成树协议（和PVST/PVST+/RPVST 互通）LNP 链路类型协商协议（和DTP 相似功能）VCMP VLAN 集中管理协议（和VTP 相似功能）IPv6 特性 支持 ND（Neighbor Discovery）支持 PMTU支持 Ipv6 Ping、Ipv6 Tracert、Ipv6 Telnet支持基于源 Ipv6 地址、目的Ipv6 地址、四层端口、协议类型等ACL支持 MLD v1/v2 snooping（Multicast Listener Discovery snooping）支持子接口配置IPv6 地址，支持VRRP6、DHCPv6、L3VPN 等组 播 支持 IGMP v1/v2/v3 Snooping和快速离开机制支持 VLAN 内组播转发和组播多VLAN 复制支持捆绑端口的组播负载分担支持可控组播支持基于端口的组播流量统计支持 IGMP v1/v2/v3、PIM-SM、PIM-DM、PIM-SSM支持 MSDP支持 MVPN QoS/ACL 支持对端口入方向、出方向进行速率限制支持报文重定向支持基于端口的流量监管，支持双速三色CAR 功能每端口支持 8 个队列支持 DRR、SP、DRR+SP 队列调度算法支持 WRED支持报文的 802.1p 和 DSCP 优先级重新标记支持 L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC 地址、目的 MAC 地址、源CloudEngine S5732-H 系列全光交换机 8特性 特性描述IP 地址、目的IP 地址、TCP/UDP 协议源/目的端口号、协议、VLAN 的包过滤功能支持基于队列限速和端口整形的功能安全特性 用户分级管理和口令保护支持防止 DOS、ARP 攻击功能、ICMP 防攻击支持 IP、MAC、端口、VLAN 的组合绑定支持端口隔离、端口安全、Sticky MAC支持 MFF支持黑洞 MAC 地址支持 MAC 地址学习数目限制支持 IEEE 802.1X 认证，支持单端口最大用户数限制支持 AAA 认证，支持 Radius、HWTACACS等多种方式支持 NAC 功能支持 SSH V2.0支持 HTTPS支持 CPU 保护功能支持黑名单和白名单支持对 ND、DHCPv6、MLD 等 IPv6 协议报文进行攻击溯源和惩罚支持安全启动支持 IPSec 对管理报文加密支持 ECA支持安全诱捕可靠性 支持 LACP支持 E-Trunk支持以太网OAM 802.3ah和 802.1ag支持 ITU-Y.1731支持 DLDP支持 LLDP支持 BFD for BGP/IS-IS/OSPF/静态路由等VXLAN 支持 VXLAN 二层网关、三层网关CloudEngine S5732-H 系列全光交换机 9特性 特性描述支持集中式网关、分布式网关支持 BGP-EVPN 协议支持通过 Netconf 进行配置超级虚拟交换网（SVF） 支持作为 SVF Parent将下联交换机、AP 纵向虚拟为一台设备管理支持 2 层 Client 架构支持配置 AS 交换机 IGMP-Snooping、端口的最大接入用户数支持 AS 独立配置模式，Parent 设备上可以配置模板不支持的业务支持与第三方厂商混合组网管理支持作为 SVF Client iPCA 质量感知 支持直接对业务报文标记以获得丢包数量和丢包率的实时统计支持网络级和设备级丢包数量和丢包率统计TWAMP 支持双向的 IP 链路性能测试支持双向时延、单向丢包率、单向抖动等指标的性能测量管理和维护 智能 iStack 堆叠支持虚拟电缆检测（Virtual Cable Test）支持 SNMPv1/v2c/v3支持 RMON支持网管系统、支持WEB 网管特性支持系统日志、分级告警支持 GVRP 协议支持 MUX VLAN功能支持 802.3az能效以太网EEE支持 NetStream支持智能运维无线管理（随板 AC）WLAN 基本业务支持 Mesh 组网支持随板 AC 间 N+N 冷备支持集群方式随板AC 热备支持 WLAN 终端定位支持干扰源定位功能CloudEngine S5732-H 系列全光交换机 10特性 特性描述支持频谱分析功能支持 2.4G&5G 负载均衡支持 5G 优先模式AP 管理 支持 AP 和 AC 之间为 IPv4 网络支持 AP 黑名单支持 AP 白名单支持设置 AP 接入控制方式支持 AP 设备的配置和管理支持 AP 节能支持 AP LLDP 拓扑感知AP 支持有线口流量调整优先级AP 要支持有线口限速功能无线用户管理支持用户在 AC 内的漫游支持基于 AP 的用户定位支持用户在 AC 间漫游支持 802.1X接入认证支持 Portal 接入认证支持 MAC 接入认证CAPWAP 支持 L2/L3 网络的数据直接转发模式支持 L2/L3 网络的数据隧道转发模式支持 CAPWAP隧道双链路负载均衡支持 CAPWAP隧道加密射频管理 支持 802.11a/b/g/n支持 802.11ac wave1/wave2支持 802.11ax支持设置射频干扰监测和规避支持同频、邻频、其他设备、以及终端干扰检测功能支持 AP 上线时自动选择信道和功率支持动态功率、信道优化CloudEngine S5732-H 系列全光交换机 11特性 特性描述WLAN QoS支持用户无线优先级到有线优先级的映射支持用户无线优先级到CAPWAP隧道优先级的映射支持基于 VAP 的空口上下行流量限速支持基于用户的空口上下行流量限速支持基于 SSID 的 CAR 功能支持 WLAN 用户 CAR 功能

组网应用

CloudEngine S5732-H 系列交换机作为新一代增强型以太网交换机，具备丰富接入端口、大表项及高转发特点，确保突发业务流量不丢包，支持有线无线深度融合，统一的设备管理、统一的用户管理和统一的业务管理，可以作为大型园区网络的汇聚/接入设备，企业分支和小型园区的核心设备，组建业务易扩展、易管理、高可靠的企业园区网络。

订购信息

CloudEngine S5732-H 系列交换机及配件选购一览表：

成交价格以在线询价为准。
