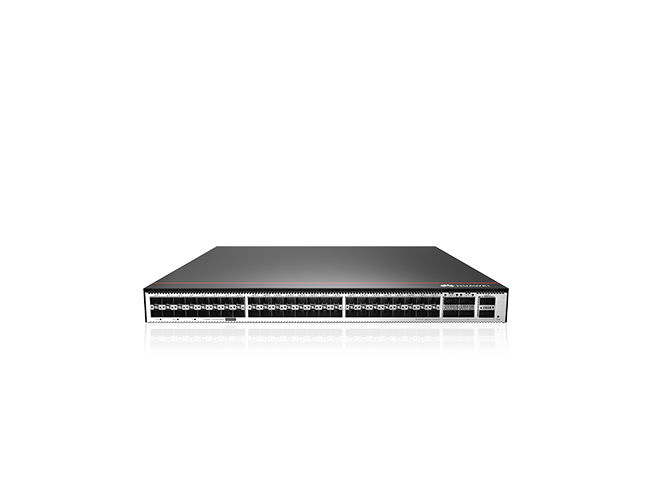

CloudEngine S5732-H-V2全光交换机-H24S4X6QZ-V2

华为CloudEngine S5732-H-V2系列交换机包括S5732-H24S4X6QZ-V2、S5732-H44S4X6QZ-V2等型号，是新一代增强型全光端口以太网交换机。

产品型号

CloudEngine S5732-H24S4X6QZ-V2、CloudEngine S5732-H44S4X6QZ-V2

技术规格

CloudEngine S5732-H24S4X6QZ-V2 / CloudEngine S5732-H44S4X6QZ-V2

产品介绍

华为 CloudEngine S5732-H-V2系列全光交换机彩页CloudEngine S5732-H-V2全光交换机系列新一代增强型全光端口千兆/万兆混合交换机，可提供28口或48口全光接入端口，及6*40GE上行端口，同时提供一个扩展卡插槽。

产品概述

CloudEngine S5732-H-V2 系列交换机是华为公司推出的新一代增强型全光口以太网交换机，提供千兆万兆混合光口接入，产品具备业务随行能力，实现了身份信息的全网统一，不管用户从哪里接入，都可以享受一致的权限和用户体验，充分满足企业移动办公的要求。产品支持 VXLAN 技术，通过网络虚拟化实现业务隔离，一网多用，极大提升了网络容量和利用率。同时，该系列交换机内置安全探针，支持异常流量检测、加密流量的威胁分析，以及全网威胁诱捕等功能，是大中型园区网汇聚/接入、小型园区网核心以及数据中心接入的理想选择。

产品型号和外观

CloudEngine S5732-H44S4X6QZ-V2

• 44 个千兆 SFP，4 个万兆 SFP+，6 个 40GE QSFP+
• 1 个扩展插槽
• 支持 1+1 电源备份
• 包转发率：786Mpps
• 交换容量：2.56/25.6Tbps

CloudEngine S5732-H24S4X6QZ-V2

• 24 个千兆 SFP，4 个万兆 SFP+，6 个 40GE QSFP+
• 1 个扩展插槽
• 支持 1+1 电源备份
• 包转发率：756Mpps
• 交换容量：2.56/25.6Tbps备注：下行端口默认 GE 起步，可通过 RTU license 实现端口速率升级10GE

产品特性和优势

让网络更敏捷地为业务服务

• 该系列交换机内置高速灵活的处理器芯片，针对以太网专属设计，凭借其灵活的报文处理及流量控制能力，深入贴近业务，满足现在及未来的各种挑战，助力客户构建弹性扩展的网络。
• 该系列交换机支持完全自定义流量的转发模式、转发行为和查找算法。通过微码编程实现新业务，客户无需更换新的硬件，快速灵活，6 个月即可上线。
• 该系列交换机在完全覆盖传统交换机能力基础上，通过开放接口和自定义转发流程，满足企业定制化业务诉求。企业既可以直接利用多层次的开放接口自主开发新的协议、功能，也可以将诉求交由厂商，与厂商共同开发完成，打造企业专属园区网络。

更敏捷地实现丰富业务特性

• 该系列交换机支持统一用户管理功能，屏蔽了接入层设备能力和接入方式的差异，支持 802.1X/MAC/Portal 等多种认证方式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控，实现了从“以设备管理为中心”到“以用户体验为中心”的飞跃。
• 该系列交换机提供高品质的 QoS（Quality of Service）能力，具备完善的队列调度算法、拥塞控制算法，创新的优先级调度算法和多级队列调度机制，能够对数据流实现多级的精确调度，从而满足企业不同用户终端、不同业务种类的服务质量要求。

更敏捷地实现网络精准管理

• 该系列交换机支持 iPCA 网络包守恒算法，改变了传统利用模拟流量做故障定位的检测模型，可对任意业务流随时随地逐点检测网络质量，无需额外开销；可在短时间内立刻检测业务闪断性故障，检测直接精准到故障端口，实现从“粗放式运维”到“精准化运维”的大转变。

灵活的以太组网

• 该系列交换机不仅支持传统的 STP/RSTP/MSTP 生成树协议，还支持华为自主创新的 SEP 智能以太保护技术和业界最新的以太环网标准 ERPS。SEP 是一种专用于以太链路层的环网协议，适用于半环、整环、级连环等各种组网，其协议简单可靠、维护方便，并提供 50ms 的快速业务倒换。ERPS 是 ITU-T 发布的 G.8032 标准，该标准基于传统的以太网 MAC 和网桥功能，实现以太环网的毫秒级快速保护倒换。
• 该系列交换机支持 SmartLink 和 VRRP 功能，通过多条链路接入到多台汇聚交换机上，SmartLink/VRRP 实现了上行链路的备份，极大地提升了接入侧设备的可靠性。

多样的安全控制

• 该系列交换机支持 802.1x 认证、MAC 认证、Portal 认证、混合认证，实现 VLAN、QoS、ACL 等用户策略的动态下发，支持对用户分组管理。
• 该系列交换机支持完善的 DoS 类防攻击、用户类防攻击。其中，DoS 类防攻击主要针对交换机本身的攻击，包括 SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及 DHCP 服务器仿冒攻击、IP/MAC 欺骗、DHCP Request flood、改变DHCP CHADDR 值等。
• 通过建立和维护 DHCP Snooping 绑定表，该系列交换机支持对不符合绑定表项的非法报文直接丢弃。利用 DHCP Snooping 的信任端口特性，还可以保证 DHCP 服务器的合法性。
• 该系列交换机支持 ARP 表项严格学习功能，可以防止因 ARP 欺骗攻击导致正常用户无法上网。
• 该系列交换机支持 MACsec 256 ，提供二层数据链路级加密，为用户的数据传输提供高强度安全保障。

成熟的 IPv6 特性

• 该系列交换机基于成熟稳定的平台，支持 IPv4/IPv6 双协议栈、IPv6 路由协议（RIPng/OSPFv3/BGP4＋/ISIS for IPv6）。
• 该系列交换机支持部署在纯 IPv4 或 IPv6 网络，也可以部署在 IPv4 与 IPv6 共存的网络，充分满足网络从 IPv4 向 IPv6 过渡的需求。

智能的 iStack 堆叠

• 该系列交换机支持 iStack 堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上组合成一台虚拟交换机。
• iStack 堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。
• iStack 提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。
• iStack 简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。

VXLAN 特性

• 该系列交换机支持 VXLAN 特性，支持集中式网关和分布式网关部署方式，支持 BGP-EVPN 协议实现 VXLAN 隧道动态建立，并且可以通过 Netconf/YANG 进行配置。
• 该系列交换机支持通过 VXLAN，构建统一虚拟交换网（UVF） ，实现在同一张物理网络上进行多套业务网络或租户网络的融合部署，业务/租户网络彼此安全隔离，真正实现了“一网多用” 。在满足不同业务/客户的数据承载需求的同时，节省网络重复建设成本，提升网络资源使用效率。

链路层安全

• 该系列交换机支持部署 MACsec 功能，通过身份认证、数据加密、完整性校验、重播保护等功能对传输的以太网数据帧进行保护，降低信息泄露和遭受恶意网络攻击的风险。可满足政府、金融等行业客户对信息安全的严格要求。

智能运维

• 该系列交换机支持 Telemetry 技术，实时采集设备数据并上送至华为 iMaster NCE 园区网络分析组件 CampusInsight，CampusInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。该系列交换机支持 SDN 技术，通过与 iMaster NCE-Campus 配合，实现整网自动化部署和管理。

智能升级

• 基于华为在线升级平台（HOUP） ，该系列交换机支持智能升级，从HOUP 获得版本升级路径并下载新版本升级，升级过程高度自动化，真正做到了一键升级；且支持预加载版本，极大缩短升级时间，减少了业务中断的时间。
• 智能升级极大地简化了设备升级操作，使得客户自主升级版本成为可能，极大地降低了客户的维护成本。另外，借助 HOUP平台的升级策略规范升级路径，极大降低了升级失败的风险。

大数据安全协防

• 该系列交换机通过 Netstream 采集园区网络数据，上报给华为 HiSec Insight 大数据安全分析系统，进行网络的安全威胁事件信息检测和全网的安全态势展示，进一步地可自动或手动对安全威胁事件做出相应处理。HiSec Insight 将此策略联动给iMaster NCE-Campus(或 Agile Controller)，由控制器自动下发策略给交换机进行安全事件处理，保障园区网络安全。

云管理

• 通过华为云管理平台可对该系列交换机进行云端配置、监控、巡检等，减少现场的部署和运维人力投入，从而降低网络OPEX。

OPS 开放可编程系统

• OPS（Open Programmability System）是基于 Python 语言的开放可编程系统，IT 管理员可以通过 Python 脚本对交换机进行运维功能的编程，快速实现功能创新，实现智能化运维。

License 授权

N1 模式华为 CloudEngine S5732-H-V2 系列全光交换机支持传统的按特性 License 授权模式和智简网络统一软件包（Huawei IDN one software，以下简称 N1 模式）授权模式，N1 模式面向以企业私有云方式部署的智简网络解决方案场景，简化了客户购买、升级软件服务的体验。

N1 模式软件包特性

交换机功能 N1 基本软件 N1 基础包 N1 高级包基本网络功能：

二层基本功能、IPv4、IPv6 等交换机基本功能特性√ √ √基于控制器的基础网络自动化：

网元管理：设备纳管、拓扑管理与发现用户接入认证× √ √高阶的网络自动化和智能运维：

IPCA、CampusInsight 基础功能× × √产品规格产品型号 CloudEngine S5732-H44S4X6QZ-V2 CloudEngine S5732-H24S4X6QZ-V2固定端口 44 个千兆 SFP，4 个万兆 SFP+，6 个 40GE QSFP+24 个千兆 SFP，4 个万兆 SFP+，6 个 40GE QSFP+扩展卡槽 8*1/10GE 光接口插卡（HSIC-X08S000）

• 8*1/10/25GE 光接口插卡（HSIC-Y08S000）备注：HSIC-X08S000 可通过命令行切换成 4 个 10/25GE 光接口卡机箱尺寸（宽 x 深 x高 ）442.0mm×420.0mm×43.6mm 442.0mm×420.0mm×43.6mm机箱高度（U） 1U 1U产品型号 CloudEngine S5732-H44S4X6QZ-V2 CloudEngine S5732-H24S4X6QZ-V2机箱重量 7.48 Kg 7.06 Kg电源类型 600W AC 电源（窄）
• 1200W DC 电源（窄）
• 600W AC 电源（窄）
• 1200W DC 电源（窄）额定电压 交流输入（600W AC）：100V AC～240V AC；50/60Hz
• 高压直流输入（600W AC）：240V DC
• 直流输入（1200W DC）：-48V DC～ -60V DC输入范围 交流输入（600W AC）：90V AC～290V AC；45Hz～65Hz
• 高压直流输入（600W AC）：190V DC～290V DC
• 直流输入（1200W DC）：-38.4V DC～-72V DC最大电流 600W AC ： 8A
• 1000W DC ：38A典型功耗 200 W 174 W最大功耗 253 W 224 W常温噪声（声功率） <53.4dB(A) <53.4dB(A)工作温度 -5°C～+45°C存储温度 -40°C～+70°C相对湿度 5%－95% （无凝露）电源口防雷 AC 电源口：差模±6kV，共模±6kV
• DC 电源口：差模±2kV，共模±4kV散热方式 3 个可插拔风扇，风冷散热，智能调速↵

业务特性

类别 业务特性用户管理 支持统一用户管理支持 802.1X、MAC 认证方式支持基于流量和时长计费方式支持分组分域分时授权方式MAC 支持 MAC 地址自动学习和老化支持最大 128K 个 MAC 条目类别 业务特性支持静态、动态、黑洞 MAC 表项支持源 MAC 地址过滤支持基于端口和 VLAN 的 MAC 地址学习限制VLAN 支持 4K 个 VLAN支持 Access、Trunk、Hybrid 方式支持 default VLAN支持 QinQ、增强型灵活 QinQ支持 VLAN Stacking支持基于 MAC 的动态 VLAN 分配ARP 支持 ARP Snooping IP 路由 支持 RIP、OSPF、ISIS、BGP 等 IPv4 动态路由协议支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议支持路由策略、策略路由Segment Routing 支持 SRv6 BE（L3 EVPN）支持 BGP-EVPN组播 支持 IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping支持 PIM DM、PIM SM、PIM SSM支持用户快速离开机制支持组播流量控制支持组播查询器支持组播协议报文抑制功能VXLAN 支持 VXLAN 分布式网关，集中式网关支持 BGP-EVPN支持基于 SDN 实现全网有线自动化部署Qos 支持基于 Layer2 协议头、Layer3 协议、Layer4 协议、802.1p 优先级等的组合流分类支持 ACL、CAR、Remark、Schedule 等动作支持 PQ、DRR、PQ+DRR 等队列调度方式支持 WRED、尾丢弃等拥塞避免机制支持流量整形类别 业务特性每端口支持 8 个队列支持网络切片Native-IP IFIT 支持直接对业务报文标记以获得丢包数量和丢包率的实时统计支持报文双向时延统计支持修改统计周期环网保护 支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）支持 BPDU 保护、Root 保护、环路保护支持 ERPS 以太环保护协议（G.8032）可靠性 支持 M-LAG支持堆叠支持 LACP、支持堆叠跨设备聚合支持 VRRP、BFD for VRRP支持 BFD for BGP/IS-IS/OSPF/静态路由支持 Eth-OAM 802.1ag支持 Smartlink支持 LLDP系统管理 支持 Console、Telnet、IPv6 Telnet、SSH 等终端服务支持 SNMP v1/v2c/v3 等网络管理协议支持通过 FTP、TFTP、SFTP 方式上载、下载文件支持 BootROM 升级和远程在线升级支持热补丁支持用户操作日志支持 OPS 开放可编程系统支持流遥感（Telemetry）技术支持 WebMaster 管理安全与管理 支持 NAC支持 RADIUS 和 HWTACACS 用户登录认证命令行分级保护，未授权用户无法侵入支持防范 DoS 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击类别 业务特性支持 IPv6 RA Guard支持 CPU 硬件队列实现控制面协议报文分级调度和保护支持 RMON支持 Macsec（IEEE 802.1az）支持安全启动端口镜像无线管理（随板 AC）：

WLAN 基本业务支持集群方式随板 AC 热备支持 2.4G&5G 负载均衡支持 5G 优先模式无线管理（随板 AC）：

AP 管理管理的 AP 总量：最大支持 1K支持 AP 和 AC 之间为 IPv4 网络支持 AP 黑名单支持 AP 白名单支持设置 AP 接入控制方式支持 AP 设备的配置和管理支持 AP LLDP 拓扑感知无线管理（随板 AC）：

无线用户管理支持用户在 AC 内的漫游支持基于 AP 的用户定位支持 802.1X 接入认证支持 MAC 接入认证支持 Portal 接入认证无线管理（随板 AC）：

CAPWAP支持 L2/L3 网络的数据直接转发模式支持 L2/L3 网络的数据隧道转发模式支持 CAPWAP 隧道加密无线管理（随板 AC）：

射频管理支持 802.11a/b/g/n支持 802.11ac wave1/wave2支持 802.11ax支持设置射频干扰监测和规避支持同频、邻频、其他设备、以及终端干扰检测功能类别 业务特性支持 AP 上线时自动选择信道和功率支持动态功率、信道优化无线管理（随板 AC）：

WLAN Qos支持基于 VAP 的空口上下行流量限速支持基于用户的空口上下行流量限速支持 WLAN 用户 CAR 功能

组网应用

CloudEngine S5732-H-V2 系列交换机作为新一代增强型以太网交换机，具备丰富接入端口、大表项及高转发特点，确保突发业务流量不丢包，支持有线无线深度融合，统一的 设备管理、统一的用户管理和统一的业务管理，可以作为大型园区网络的汇聚接入设备，企业分支和小型园区的核心设备，组建业务易扩展、易管理、高可靠的企业园区网络。

订购信息

成交价格以在线询价为准。
