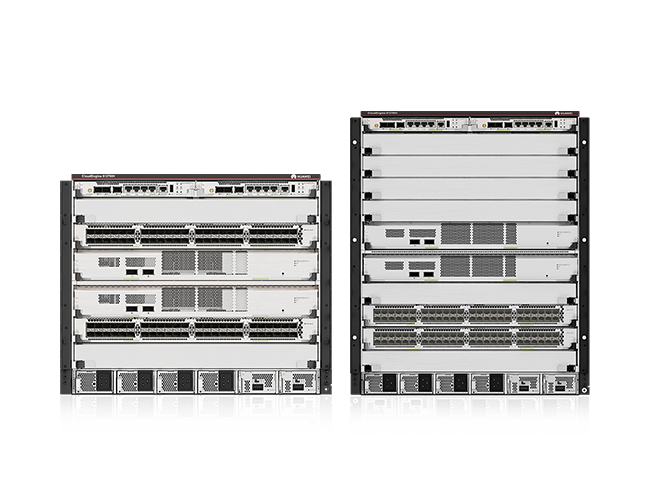

CloudEngine S12700H系列交换机

CloudEngine S12700H 系列交换机是华为面向 Wi-Fi 6/7 全无线时代高端园区网络推出的全新一代框式核心/汇聚交换机，提供 4 槽位和 8 槽位两种产品形态，拥有超高密的 GE/10GE/25GE/40GE/100GE 的全速率接入端口，满足客户快速构建极简架构的园区网络需求。

产品型号

CloudEngine S12700H-4、CloudEngine S12700H-8

技术规格

CloudEngine S12700H-4 / CloudEngine S12700H-8

产品介绍

华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 1华为 CloudEngine S12700H系列高可靠智能交换路由一体机彩页华为CloudEngine S12700H系列高可靠智能交换路由一体机是华为公司面向高端园区网络推出的新一代框式核心/汇聚交换机，致力于提升用户网络体验，降低客户网络运营成本，打造安全可信的园区网络。

产品概述

华为 CloudEngine S12700H 系列高可靠智能交换路由一体机（简称 S12700H）是华为面向 Wi-Fi 6/7 全无线时代高端园区网络推出的全新一代框式核心/汇聚交换机，提供 4 槽位和 8 槽位两种产品形态，拥有超高密的 GE/10GE/25GE/40GE/100GE 的全速率接入端口，满足客户快速构建极简架构的园区网络需求。

CloudEngine S12700H 系列高可靠智能交换路由一体机采用 CLOS 交换架构，支持信元交换，搭载华为自研的全新一代融合软件平台，为客户提供可信的平台系统及安全的数据接入；当前单槽位转发能力支持 3.2T，提供持续的带宽升级能力；设备主控，电源，风扇等关键部件均采用冗余设计，提供电信级可靠保障，是构建云园区网络核心/汇聚节点的理想选择，助力全球客户数字化转型。

该系列交换机的亮点包括：

• 高性能：灵犀网板自带 100GE 业务端口，网板异常端口不掉线，支持 72 个 10GE 高密单板，16 个 100GE/32 个 40GE 高速高密子卡，整机支持 512 个 10GE-PEN 大扇出能力，支撑各类大汇聚/核心场景应用。
• 高品质：业务应用智能识别，支持音视频业务重保优先转发“0”丢包，音视频流量优先保障 2Gbps 微突发，丢包率降低30%+。
• 高可靠：微秒级故障倒换，业界十分之一，业务永久在线；业务转发单元 1:1，任意主控/网板故障，整机带宽不降低；支持切片，M-LAG，集群等特性。
• 高安全：支持终端识别，防仿冒/防私接，全系列支持 MACsec。

产品型号和外观

CloudEngine S12700H 系列产品：

华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 2 CloudEngine S12700H-4 CloudEngine S12700H-8软件特性交换机亮点特性领先的系统架构，面向新一代的网络需求

• 产品搭载全可编程芯片，当协议演进和技术更新需要变更业务转发流程时，通过软件更新即可支持，实现业务快速灵活上线，无需客户更换新的硬件，充分保护客户现有投资；而传统 ASIC 芯片采用固定的转发架构和转发流程，新业务无法快速部署，需要等待 1～3 年后的硬件支持。
• 在完全覆盖传统交换机能力基础上，通过全可编程开放接口和自定义转发流程，满足用户定制化业务诉求。用户既可以直接利用多层次的开放接口开发新的协议、功能，也可以将诉求交由厂商，与厂商共同开发完成，打造企业专属园区网络。

有线无线融合

• 产品内置随板 AC，无需额外购买 AC 硬件，整机最大可管理 5K AP。
• 该交换机支持统一用户管理功能，屏蔽了接入层设备能力和接入方式的差异，支持 802.1X/Portal/MAC 等多种认证方式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控，实现了园区交换机从“以数据交换为中心”到“以业务体验为中心”的飞跃。

备注：CloudEngine S12700H 系列交换机默认可管理 16 个 AP，如有更多 AP 管理需求，可按需购买 license强大的业务处理能力，网络灵活扩展

• 产品具备良好的扩展性，可平滑扩展至更高带宽，支持端口速率平滑升级，同时完美兼容现网板卡，保护初始投资。
• 具备超高千兆、万兆及多速率端口密度，助力企业园区和数据中心迎来全万兆核心时代。
• 采用多业务路由交换平台，满足企业接入、汇聚、核心业务承载要求，支持无线、语音、视频和数据应用，为企业提供高可用、低时延、全业务的一体化网络解决方案。
• 拥有完善的二、三层组播协议，支持 PIM SM、PIM DM、PIM SSM、IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。

华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 3电信级可靠设计，业务运行无忧

• 产品具备高可靠性，主控、电源、风扇等关键部件采用冗余设计，所有模块均支持热插拔。
• 独立的主控板和交换网板，1:1 转发备份，提供双控制平面、双转发平面，从而实现业务快速倒换，其中一个主控板或交换网板故障场景下整机性能无损，最大程度保护用户业务体验
• 创新高密小型化电源，电源池化设计，支持 N+M 备份，电源故障不影响整机运行。
• 模块化双风扇盒设计，模块内单风扇故障，其它风扇智能调速，保持系统散热。
• 设备支持光口保护电路设计，用于监测光模块状态，一旦出现故障，可将故障模块隔离，确保不影响其它端口和整机的正常运行，更换模块后该端口也可马上恢复正常工作。
• 设备支持 1588v2，保证不同设备之间的时钟同步，可以达到亚微秒级的时间同步精度。

备注：仅 LSX7C16QX1E0, LSX7C32QX1E0, LSX7G48SX1E0, LSX7X48SX1E0, LSX7SFUAX500 ,LSX7SFUGX500 搭配LSX7MPUAX0T0 使用时，支持 1588v2创新节能设计，智能功耗控制

• 产品采用创新节能芯片，实现按流量动态调整功率。
• 支持智能 POE 供电，可以实现基于 PD 设备角色启动不同的能源管理方案，保持设备能源管理弹性。
• 支持 IEEE 802.3az 能效以太网标准，线卡收发器具备低功率闲置模式，支持正常工作与低功率状态快速转换，低流量低功耗。
• 支持风扇模块根据使用环境的温度情况自动调节风扇转速，从而降低设备功耗。
• 前后风道符合机房风道要求，避免级联加热。

超强的 PoE 供电能力 ，适应新一代园区万物互联需求

• 支持高密万兆多速率单板，端口支持 90W 的 PoE++供电，满足 Wi-Fi 6/7 AP，高清摄像头，视讯终端等设备供电需求。
• 永久 PoE：交换机重启时（如软件版本升级时重启） ，对下挂 PD 设备供电不会中断，保证交换机重启过程中 PD 不掉电，实现 PoE 供电零中断。

跨设备链路聚合，高效可靠

• CloudEngine S12700H 支持跨设备链路聚合 M-LAG（Multichassis Link Aggregation Group） ，能够实现多台设备间的链路聚合，从而把链路可靠性从单板级提到设备级；
• 支持虚拟化技术，能够将多台核心交换机虚拟化为一台逻辑设备；
• 多活系统，一方面双归系统实现流量负载分担，另一方面系统多活、热备份保护，系统更可靠；
• M-LAG 的各节点设备可独立升级，升级过程中其它节点承接业务转发，实现业务零中断；
• 组网灵活，普通以太网络、VXLAN 以及 IP 网络的双归接入均可采用 M-LAG 接入方式。
• 采用 CSS 集群技术，可以通过跨框链路聚合提高链路的利用率，并消除单点故障；支持业务口集群技术，普通业务端口可以复用为集群端口，使端口应用更加灵活。

全方位安全保护，应对企业内外部安全威胁

• 华为交换机支持传输安全协议的后量子加密（PQC）算法与加密能力，能够有效抵御量子计算带来的解密威胁，为网络基础设施提供面向未来的抗量子安全防护。
• 支持 MACsec，提供逐跳设备的数据安全传输，适用于政府、金融等对数据机密性要求较高的场合。

华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 4

• 提供完善的 NAC 解决方案，支持 MAC 地址认证、802.1X 认证，支持策略联动和业务随行，有效应对哑终端接入、移动设备接入和集中式 IP 地址分配等多种接入方式的安全挑战，确保企业网络安全。
• 提供 2 级 CPU 保护机制，支持 CPU 硬件保护队列，可实现数据和控制的分离处理，防止拒绝服务攻击、非法接入以及控制平面过载等安全威胁，提供业界领先的一体化安全解决方案。

网络虚拟化，一网多用

• 通过 VXLAN，构建统一虚拟交换网（UVF） ，实现在同一张物理网络上进行多套业务网络或租户网络的融合部署，业务/租户网络彼此安全隔离，真正实现了“一网多用” 。在满足不同业务/客户的数据承载需求的同时，节省网络重复建设成本，提升网络资源使用效率。
• 支持 VXLAN 特性，支持集中式网关和分布式网关部署方式，支持 BGP-EVPN 协议实现 VXLAN 隧道动态建立，并且可以通过 Netconf/YANG 进行配置。

高性能 IPv6 业务能力，IPv4 到 IPv6 平滑升级

• 支持 IPv4/IPv6 双协议栈，支持多种隧道技术，支持 IPv6 静态路由、RIPng、OSPFv3、BGP+、IPv6 IS-IS，满足 IPv6 独立组网和 IPv4/IPv6 混合组网要求。

完善的网络切片功能

• CloudEngine S12700H 提供完善的网络分片功能，可以满足不同业务、不同客户的不同 SLA 要求。基于 QoS，实现业务隔离和带宽保证，切片之间可以完全隔离互不影响，流量在物理层隔离，业务在同一张物理网络上进行网络分片。网络切片技术可应用在接入层、汇聚层、核心层，满足园区新业务的差异化 SLA 诉求。

精准网络管理，可视化故障诊断

• Native-IP IFIT(iPCA2.0)是一种随流 OAM 检测技术，通过直接对业务报文进行测量得到 IP 网络的真实丢包率、时延等性能指标，可以显著提高网络运维的及时性和有效性，推动智能运维发展。
• Native-IP IFIT(iPCA2.0)支持应用级质量检测、隧道级质量检测以及 Native-IP IFIT 检测三种模式。当前设备仅支持Native-IP IFIT 检测，提供随流检测能力，可以真正做到实时监控业务流的时延、丢包等指标情况；提供可视化的运维能力，可以对网络进行集中管控，并将性能数据直观生动地图形化呈现；检测精度高、部署简单，可以作为构建智能运维系统的重要一环，具有面向未来的扩展能力。

OPS 开放可编程系统

• OPS（Open Programmability System）是基于 Python 语言的开放可编程系统，IT 管理员可以通过 Python 脚本对交换机进行运维功能的编程，快速实现功能创新，实现智能化运维。

业务配置回退，网络运行更稳定

• 产品支持配置回退，当出现配置错误、配置故障等异常情况时可以实现设备的配置还原，可根据指令将设备配置回退到指定的回退点，保证业务稳定运行。

解决方案亮点

高品质以太解决方案

• 高品质以太网解决方案：中心交换机 PEN 线卡+无源汇聚模块，实现带宽独享，无源弱电通信。

华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 5

• 超高密度：CloudEngine S12700H-4 支持配 4 个 PEN 线卡满插，单 PEN 线卡有 8 个 CFP2 PEN 端口，最大可扩展 128个万兆端口，整机可扩展 512*10GE；CloudEngine S12700H-8 支持配 8 个 PEN 线卡满插；单 PEN 线卡有 4 个 CFP2 PEN 端口，可扩展 64 个万兆端口，整机可扩展 512*10GE。
• 高速率：2.5/10GE 全光室内接入。配合远端模块和 Wi-Fi 6/7 AP，满足高密度有线无线接入需求，提供极速上行速率。

4 端口以太网光 PEN 接口板(CFP2)

PEN PIC-4 8 端口以太网光 PEN 接口板(CFP2) PEN PIC-8极简管理

• 部署自动化，支持 VXLAN、BGP-EVPN 等特性，构建统一虚拟交换网，可支持高达 512 个虚拟网络自动化部署，实现在同一张物理网络上进行多套业务网络或租户网络的融合部署，业务/租户网络彼此安全隔离，真正实现了“一网多用” 。
• 策略自动化，支持基于 SDN 实现全网有线及无线用户策略的自动化部署，和精细化管理控制，实现“业务随行” 。

音视频保障

• 高兼容：集中式应用识别相比传统在接入层部署多台高端盒式接入交换机做应用识别，高品质体验保障板可支持基于在核心/汇聚层做应用识别，并修改业务报文的 DSCP 和 802.1p 优先级，整网携带。接入层可兼容普通接入或者友商交换机，新建/搬迁场景利器。
• 高保障：应用级业务保障相比业界基于五元组的 QoS，可实现基于应用的 QoS 和网络切片调度，解决 SAAS 类会议 IP 和端口不固定问题，业务识别和调度更加精准。
• 易运维：应用故障实时可视基于真实业务流的 Native-IP IFIT(iPCA2.0)随流检测功能，结合 CampusInsight 分析器可以大屏展整网应用和体验质量，网络故障分钟级定位。

智能运维

• 该系列交换机支持 Telemetry 技术，实时采集设备数据并上送至华为 iMaster NCE 园区网络分析组件 CampusInsight，CampusInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。
• 支持 Netstream 业务分析功能，满足用户对网络流量实时采集、分析需要。支持 Netstream V5/V9 多种报文格式，减轻网络采集器系统压力，支持实时流量采集、属性分析、流量异常告警等功能，可以帮助客户对网络流量进行实时监控、现网设备吞吐分析，为优化网络结构、科学合理扩容提供决策依据。

License 授权

华为 CloudEngine S12700H 支持传统的按特性 License 授权模式和智简网络统一软件包（Huawei IDN one software，以下简称 N1 模式）授权模式，N1 模式面向以企业私有云方式部署的智简网络解决方案场景，简化了客户购买、升级软件服务的体验。

华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 6

N1 模式软件包特性

交换机功能 N1 基本软件 N1 基础包 N1 高级包基本网络功能：

二层基本功能、IPv4、IPv6 等交换机基本功能特性√ √ √基于控制器的基础网络自动化：

设备纳管、拓扑管理与发现用户接入管理CampusInsight 基础功能× √ √高阶的网络自动化和智能运维：

终端即插即用VXLAN、业务随行、Native-IP IFIT(iPCA2.0)× × √产品规格

业务特性

类别 业务特性 CloudEngine

S12700H-4 CloudEngine S12700H-8用户管理 支持统一用户管理 √ √支持策略联动 √ √支持 802.1X、Portal、MAC 认证方式 √ √支持基于流量和时长计费方式 √ √支持分组分域分时授权方式 √ √MAC 支持 MAC 地址自动学习和老化 √ √支持静态、动态、黑洞 MAC 表项 √ √支持源 MAC 地址过滤 √ √支持基于端口和 VLAN 的 MAC 地址学习限制 √ √VLAN 支持 4K 个 VLAN √ √支持 Access、Trunk、Hybrid 方式 √ √支持 default VLAN √ √支持 QinQ、增强型灵活 QinQ √ √支持 VLAN Stacking 和 VLAN mapping √ √华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 7类别 业务特性 CloudEngine

S12700H-4 CloudEngine S12700H-8 Voice VLAN √ √支持基于 MAC 的动态 VLAN 分配 √ √ARP 支持 ARP Snooping √ √IP 路由 支持 RIP、OSPF、ISIS、BGP 等 IPv4 动态路由协议 √ √支持 DHCP、DHCPV6 √ √支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议√ √FIBv4 路由规格 2M 2M FIBv6 路由规格 1M 1M Segment Routing 支持 SRv6 BE（L3 EVPN） √ √支持基于 SRv6 BE、BGP-EVPN 做自动编排 √ √MPLS 支持 MPLS-LDP √ √支持 MPLS-L3VPN √ √支持 MPLS-L2VPN (VPLS、VPWS) √ √支持 MPLS QoS √ √组播 支持 IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping 及MLD Snooping√ √支持 PIM DM、PIM SM、PIM SSM 和 PIMv6 √ √支持用户快速离开机制 √ √支持组播流量控制 √ √支持组播查询器 √ √支持组播协议报文抑制功能 √ √组播 VLAN √ √VXLAN 支持 VXLAN 分布式网关，集中式网关 √ √支持通过 Netconf 配置 VXLAN √ √支持 BGP-EVPN √ √QoS 支持基于 Layer2 协议头、Layer3 协议、Layer4 协议、802.1p 优先级等的组合流分类√ √支持 SACL √ √华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 8类别 业务特性 CloudEngine

S12700H-4 CloudEngine S12700H-8支持 ACL、CAR、Remark、Schedule 等动作 √ √支持 PQ、WDRR、DRR、PQ+WDRR、PQ+DRR 等队列调度方式√ √支持 WRED、尾丢弃等拥塞避免机制 √ √支持流量整形 √ √支持网络切片（VXLAN/SRv6/VLAN） √ √

Native-IP IFIT(iPCA2.0)支持直接对业务报文标记以获得丢包数量和丢包率的实时统计√ √支持报文双向时延统计 √ √支持修改统计周期 √ √环网保护 支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和MSTP（IEEE 802.1s）√ √支持 BPDU 保护、Root 保护、环路保护 √ √支持 ERPS 以太环保护协议（G.8032） √ √支持智能以太保护 SEP 协议 √ √可靠性 支持 M-LAG √ √支持集群 CSS √ √支持 LACP、支持堆叠跨框 E-Trunk √ √支持 VRRP、BFD for VRRP √ √支持 BFD for BGP/IS-IS/OSPF/静态路由 √ √支持 Eth-OAM 802.1ag √ √支持 Smartlink √ √支持 LLDP √ √支持 LBDT √ √支持 Y.1731 √ √支持 1588V2 √ √系统管理 支持 Console、Telnet、SSH 等终端服务 √ √支持 SNMP v1/v2/v3 等网络管理协议 √ √支持通过 FTP、TFTP、SFTP 方式上载、下载文件 √ √华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 9类别 业务特性 CloudEngine

S12700H-4 CloudEngine S12700H-8支持 BootROM 升级和远程在线升级 √ √支持热补丁 √ √支持用户操作日志 √ √支持 OPS 开放可编程系统 √ √支持流遥感（Telemetry）技术 √ √支持 U 盘开局、ZTP/SZTP 开局 √ √支持 GVRP 协议 √ √支持 WEB 网管 √ √支持 NTP √ √支持 WebMaster √ √安全与管理 支持 MACsec，支持国密算法 √ √支持 DHCP Snooping，防止私设 DHCP 服务器 √ √支持 Radius over DTLS 加密认证 √ √支持 RADIUS 和 HWTACACS 用户登录认证 √ √命令行分级保护，未授权用户无法侵入 √ √支持防范 DoS 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击√ √支持 IPv6 RA Guard √ √支持 CPU 硬件队列实现控制面协议报文分级调度和保护√ √支持主机防御系统&FIPS 模式 √ √支持安全启动 √ √支持 DHCP snooping binding table (DAI, IP source guard)，防止 ARP 攻击、DDOS 攻击√ √支持 ND snooping √ √运维监控 配置回滚 √ √Netconf、gRPC、OPS、Restconf √ √支持 RMON √ √支持端口镜像、流镜像、ERSPAN √ √华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 10类别 业务特性 CloudEngine

S12700H-4 CloudEngine S12700H-8支持 Packet Event 丢包可视 √ √支持 Native-IP IFIT(iPCA2.0)/ NetStream/ NQA/Telemetry√ √无线管理（随板AC）：

WLAN 基本业务支持集群方式随板 AC 热备 √ √支持 2.4G&5G 负载均衡 √ √支持 5G 优先模式 √ √无线管理（随板AC）：

AP 管理管理的 AP 总量 最大支持 5K 最大支持 5K支持 AP 和 AC 之间为 IPv4 网络 √ √支持 AP 黑名单 √ √支持 AP 白名单 √ √支持设置 AP 接入控制方式 √ √支持 AP 设备的配置和管理 √ √支持 AP LLDP 拓扑感知 √ √无线管理（随板AC）：

无线用户管理支持用户在 AC 内的漫游 √ √支持基于 AP 的用户定位 √ √支持 802.1X 接入认证 √ √支持 MAC 接入认证 √ √支持 Portal 接入认证 √ √无线管理（随板AC）：

CAPWAP支持 L2/L3 网络的数据直接转发模式 √ √支持 L2/L3 网络的数据隧道转发模式 √ √支持 CAPWAP 隧道加密 √ √无线管理（随板AC）：

射频管理支持 802.11a/b/g/n √ √支持 802.11ac wave1/wave2 √ √支持 802.11ax √ √支持 802.11be √ √支持设置射频干扰监测和规避 √ √支持同频、邻频、其他设备、以及终端干扰检测功能 √ √支持 AP 上线时自动选择信道和功率 √ √华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 11类别 业务特性 CloudEngine

S12700H-4 CloudEngine S12700H-8支持动态功率、信道优化 √ √无线管理（随板AC）：

WLAN Qos支持基于 VAP 的空口上下行流量限速 √ √支持基于用户的空口上下行流量限速 √ √支持 WLAN 用户 CAR 功能 √ √互通性 VBST 基于 VLAN 生成树协议（和PVST/PVST+/RPVST 互通）√ √硬件规格项目 CloudEngine S12700H-4 CloudEngine S12700H-8尺寸（宽 x 深 x 高，不含包材） [mm]

• 442.0mm×482.8mm×392.12mm（机箱主体尺寸，不含挂耳）
• 482.6mm×585.0mm×392.12mm（包含挂耳和走线齿）
• 442.0mm×482.8mm×575mm（机箱主体尺寸，不含挂耳）
• 482.6mm×585.0mm×575mm（包含挂耳和走线齿）机箱高度 [U] 8.8U 13U重量（空配，不含包材）[kg]54.5kg（含整机、栈板、辅料包、走线齿等） 75kg（含整机、栈板、辅料包、走线齿等）重量（满配，不含包材）[kg]96.62kg 124kg交换容量 952/2876 Tbps 1904/5752 Tbps包转发率 230400 Mpps 460800 Mpps主控板槽位数 2 2独立交换网板槽位* 6 6业务板槽位数 4 8电源槽位数 4 4监控槽位 2 2风扇模块数量** 3 3主控板冗余 热备（1:1）模式 热备（1:1）模式交换板冗余 热备（1:1）模式 热备（1:1）模式监控板冗余 双活模式 双活模式电源冗余 支持 N+M***模式，推荐 N+1 模式 支持 N+M***模式，推荐 N+1 模式华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 12项目 CloudEngine S12700H-4 CloudEngine S12700H-8风扇冗余 风扇模块支持热备份。单风扇模块故障后，系统支持短期内正常工作，但建议立即更换故障的风扇模块。

风扇模块支持热备份。单风扇模块故障后，系统支持短期内正常工作，但建议立即更换故障的风扇模块。

额定输入电压 [V] 直流输入：-48V DC/-60V DC/48V DC

• 交流输入：110V AC/220V AC，50/60Hz
• 高压直流输入：240V DC
• 直流输入：-48V DC/-60V DC/48V DC
• 交流输入：110V AC/220V AC，50/60Hz
• 高压直流输入：240V DC输入电压范围 [V] 直流输入：-38.4V DC～-72V DC 或38.4V DC～57.6V DC
• 交流输入：90V AC～290V AC；45Hz～65Hz
• 高压直流输入：190V DC～290V DC
• 直流输入：-38.4V DC～-72V DC
• 交流输入：90V AC～290V AC；45Hz～65Hz
• 高压直流输入：190V DC～290V DC整机最大功耗 2212W（2*MPUA+2*SFUA+4*LSX7C32QX1E0+2*F AN）3896W（2*MPUA+2*SFUG+8*LSX7C32QX1E0+2*FA N）整机最大供电能力(含系统和 PoE 部分) [W]
• 配置 4 个 2500W/3000W 交流&240V 直流电源模块：10000W（220V AC 输入或240V DC 输入，单个电源模块输出功率按照 2500W 计算）
• 配置 4 个 2200W 直流电源模块：8800W
• 混插模式（配置 N 个 2500W/3000W 交流&240V 直流电源模块和 M 个 2200W 直流电源模块）：N×2500W+M×2200W说明：
• 2500W AC 交流电源支持通过命令开启3000W 输出能力，当工作在 3000W 模式时，限制使用海拔在 2000m 以下，且不支持和其他电源混用。
• AC 电源在 110V 输入时，不支持和其他电源混插使用，混插可能导致该电源过流保护。
• 配置 4 个 2500W/3000W 交流&240V 直流电源模块：10000W（220V AC 输入或240V DC 输入，单个电源模块输出功率按照2500W 计算）
• 配置 4 个 2200W 直流电源模块：8800W
• 混插模式（配置 N 个 2500W/3000W 交流&240V 直流电源模块和 M 个 2200W 直流电源模块）：N×2500W+M×2200W说明：

− 2500W AC 交流电源支持通过命令开启3000W 输出能力，当工作在 3000W 模式时，限制使用海拔在 2000m 以下，且不支持和其他电源混用。

− AC 电源在 110V 输入时，不支持和其他电源混插使用，混插可能导致该电源过流保护。

MTBF [years] 30.65years 30.65years可用度 0.9999961521 0.9999953826长期工作温度 -5°C～45°C（-60m～1800m 海拔）存储温度 -40°C～+70°C电源口防雷 [kV] 2500W/3000W 和 1500W 交流&240V 直流电源模块，AC 输入模式，电源口：共模±6kV，差模±6kV；HVDC 输入模式，电源

• 2500W/3000W 和 1500W 交流&240V 直流电源模块，AC 输入模式，电源口：共模±6kV，差模±6kV；HVDC 输入模式，电源华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 13项目 CloudEngine S12700H-4 CloudEngine S12700H-8口：共模±2kV，差模±4kV
• 2200W 直流电源模块，DC 电源口：共模±2kV，差模±6kV口：共模±2kV，差模±4kV
• 2200W 直流电源模块，DC 电源口：共模±2kV，差模±6kV长期工作环境相对湿度[RH]5%～95%（非凝露） 5%～95%（非凝露）气流走向 前方进风，后侧出风 前方进风，后侧出风散热方式 抽风散热，智能调速 抽风散热，智能调速产品认证 支持 EMC 认证支持安规认证支持生产认证备注：

标*的表示当前支持 2 个网板，预留了 4 个正交形态网板，未来可扩展到 6 个网板。

标**的表示当前支持 2 个风扇，后续支持扩展到 3 个风扇标***表示：N+M，M 可以为 0/1/N CloudEngine S12700H-4（02356VMB） CloudEngine S12700H-4（02356VMB-001）CloudEngine S12700H-8（02356VMD） CloudEngine S12700H-8（02356VMD-001）华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 14 CloudEngine S12700H-8（02356VMD） CloudEngine S12700H-8（02356VMD-001）

组网应用

大型园区应用场景

企业网络采用三层组网架构，可选择华为 CloudEngine S12700H 可作为的大型园区的汇聚层交换机，同时该系列交换机拥有丰富千兆、万兆以及多速率板卡和超强的 PoE 能力，也可作为接入交换机，为 AP 提供大带宽接入和供电。助力企业建设高可靠、高密接入、绿色节能的园区网络。

华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 15

中大型园区应用场景

企业网络采用极简组网，可以选择华为 CloudEngine S12700H 可作为的中小型园区的核心交换机，同时该系列交换机拥有万兆光口业务板，完美搭配桌面型交换机。同时，它拥有千兆板卡、万兆多速率板卡和超强的 PoE 能力，可作为接入交换机，为 AP提供大带宽接入和供电。助力企业建设高可靠、高密接入、绿色节能的园区网络。

华为 CloudEngine S12700H 系列高可靠智能交换路由一体机彩页 16

订购信息

硬件订购信息：

成交价格以在线询价为准。
